La funzionalità di creazione di rapporti, quando utilizzata in combinazione con la mappatura dei dati, consente di mappare i dati del rapporto nell'area di disegno per ottenere una panoramica visiva dello stato e dello sviluppo di un modello. Queste informazioni consentono di tenere traccia più facilmente di disegni e progetti nel corso dei relativi cicli di vita. È possibile generare rapporti utilizzando uno qualsiasi dei modelli forniti con Autodesk Vault Client. La funzionalità di creazione di rapporti è disponibile nella finestra di dialogo per la mappatura di dati.
Disponibilità release
Questa funzionalità è disponibile solo in alcune versioni di Autodesk Vault. Fare riferimento alla tabella seguente per vedere se la versione in uso dispone di questa funzione.
| 2012 | 2013 | 2014 | |
|---|---|---|---|
| Autodesk Vault Basic |
|
||
| Autodesk Vault Workgroup |
|
|
|
| Autodesk Vault Collaboration |
|
|
|
| Autodesk Vault Professional |
|
|
|
Modelli di rapporto
Autodesk Vault Client include alcuni modelli di rapporto. In questi modelli è presente una tavolozza di colori per i grafici, ma non viene specificato quale colore è assegnato ad ogni elemento del grafico. Per assegnare i colori agli elementi del grafico, utilizzare la funzionalità di mappatura dei dati. La codifica degli elementi del grafico con i colori consente una rapida e più agevole identificazione dei dati del modello.
È possibile assegnare una mappatura colori standard nella finestra di dialogo Assegna colore di Autodesk Vault Client. Per accedere a tale finestra di dialogo, selezionare Strumenti Amministrazione ►Impostazioni Vault. Selezionare la scheda Funzionamenti e quindi fare clic su Definisci in Gestione rapporti.
Grafici di rapporto
La funzionalità di creazione di rapporti consente di visualizzare dati in quattro differenti grafici:
- Grafico a torta
- Grafico ad anello
- Istogramma
- Istogramma in pila
Creazione di un rapporto di dati mappati
- Attivare il controllo di rapporti facendo clic su Mappatura dati nella barra multifunzione di Autodesk Vault.
Viene visualizzata la finestra di dialogo Mappatura dati del rapporto.
- Nella suddetta finestra di dialogo, selezionare un modello di rapporto dall'elenco a discesa oppure aprire un nuovo modello da una cartella locale o dal Vault.
- Fare clic sull'icona Genera rapporto.
Viene visualizzata una barra di avanzamento con lo stato del rapporto. A seconda della dimensione del modello, questa operazione potrebbe richiedere alcuni minuti. Durante la creazione del rapporto è possibile continuare a lavorare.

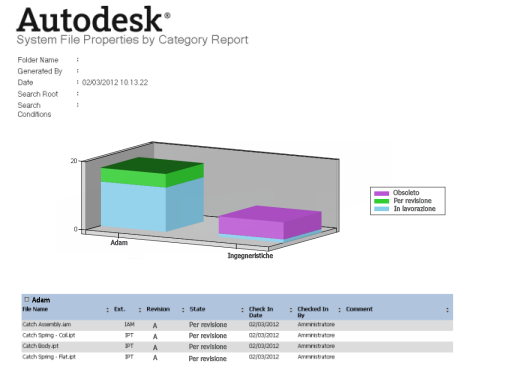

Al termine della creazione del rapporto, il grafico viene visualizzato nel controllo per la mappatura di dati.
- Fare clic sull'icona Visualizza rapporto completo per visualizzare l'intero rapporto.
