Далее описывается поиск элементов и информации об элементах. В данном разделе рассматриваются следующие темы:
Просмотр списка "Элементы"
Для перехода на страницу "Список элементов" нажмите кнопку "Элементы" на любой странице. В сетке на этой странице содержится список всех элементов в Autodesk Vault . Значок
рядом с элементом указывает на то, что для него существует один или несколько запросов на изменение.
Фильтры списка элементов
Для выбора необходимых элементов из списка на странице "Список элементов" доступно несколько фильтров.
- Фильтр "Временные рамки" позволяет определять периоды времени. По умолчанию устанавливается период в 7 дней.
- Фильтр "Тип" позволяет выбирать различные типы элементов, например детали или сборки. По умолчанию устанавливается значение "Все".
- Фильтр "Жизненный цикл" содержит список статусов жизненного цикла производства. Этот фильтр недоступен, если в настройках отображения установлен флажок "Показывать только завершенные элементы".
Для просмотра подробных сведений о выбранном элементе щелкните номер элемента в списке.

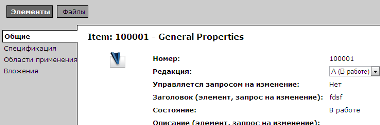

Вкладка "Общие"
Для просмотра страницы подробных сведений по выбранному элементу щелкните номер элемента на странице "Список элементов". Откроется страница "Сведения об элементах" с выбранной вкладкой "Общие".
На левой панели навигации страницы "Сведения об элементах" доступны четыре вкладки. По умолчанию активна вкладка "Общие". На вкладке "Общие" отображаются следующие поля:
- Номер (элемент)
- Название
- Управляется запросом на изменение (да/нет)
- Список редакций
- Статус жизненного цикла
- Описание
Список редакций
Список редакций находится на вкладке "Общие". В списке элементов всегда содержатся самые последние версии элементов. В списке редакций можно просмотреть другие версии элемента.

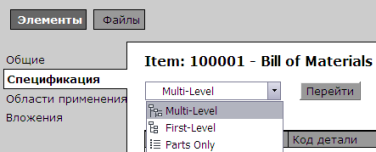

Вкладка "Спецификация"
Для просмотра спецификации для текущего элемента нажмите на странице "Сведения об элементах" кнопку "Спецификация".
Доступны три вида спецификации.
- Несколько уровней (по умолчанию): позволяет разворачивать или сворачивать структуру для просмотра вложенных деталей и сборок.
- Первый уровень: отображается первый уровень структуры спецификации.
- Только детали: отображается общее число деталей без промежуточных узлов.

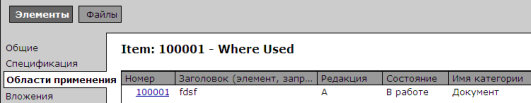

Вкладка "Области применения"
Для просмотра элементов со ссылками на текущий элемент выберите на странице "Сведения об элементах" пункт "Области применения".
Для просмотра общих свойств связанного элемента щелкните его имя.

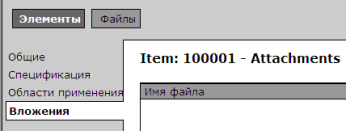

Вкладка "Вложения"
Для просмотра вложений для текущего элемента щелкните на странице "Сведения об элементах" вкладку "Вложения".
Для просмотра общих свойств вложения щелкните имя файла.
