Inserimento di una progettazione con setup nel documento corrente

Quando si inserisce una progettazione nel documento corrente, la progettazione inserita viene collegata al documento. Se la progettazione inserita contiene setup e operazioni di produzione, Fusion li aggiunge al documento corrente. Dopo aver aggiunto i setup e le operazioni, è possibile:

• Regolare i setup modificando il sistema di coordinate di lavoro (WCS) e il numero di offset WCS.
• Sopprimere qualsiasi setup e operazione.
• Simulare ed post-elaborare i setup e le operazioni.

Inserimento di una progettazione con setup

1. Nel pannello dati, fare clic con il pulsante destro del mouse sulla progettazione originale che si desidera inserire, quindi scegliere Inserisci nel progetto corrente.

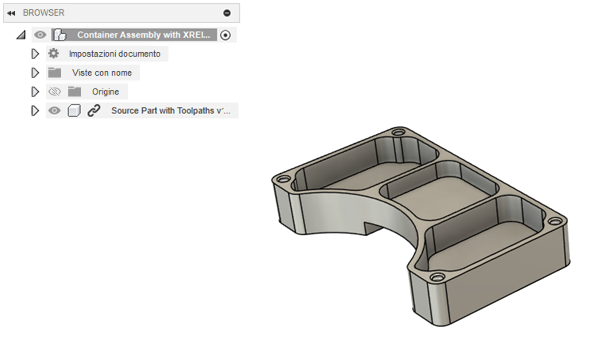

   La nuova progettazione inserita viene visualizzata nell'area grafica e appare nel browser come un componente mediante un'icona di collegamento .



2. Utilizzare le maniglie del manipolatore o regolare le impostazioni nella finestra di dialogo Posizione iniziale per posizionare il componente, quindi fare clic su OK.

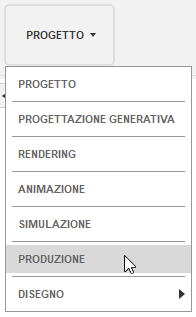

3. Passare all'area di lavoro Produzione.



4. Nel messaggio di conferma, fare clic su Inserisci per aggiungere i setup e le operazioni dalla progettazione inserita.

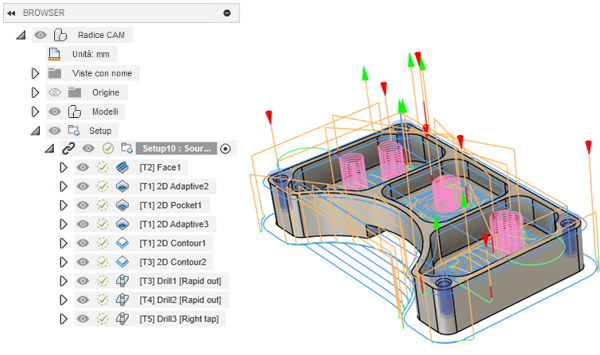

   Le impostazioni e le operazioni vengono visualizzate nel browser con un'icona di collegamento .



5. Salvare il documento.

Aggiunta di setup e operazioni in un secondo momento

Se si fa clic su Annulla nel messaggio di conferma, è possibile aggiungere i setup e le operazioni in un secondo momento:

• Per una singola progettazione inserita, nel browser, sotto il nodo Modelli, fare clic con il pulsante destro del mouse sulla progettazione inserita, quindi scegliere Inserisci dati di produzione.
• Per più progettazioni inserite, nella barra degli strumenti dell'area di lavoro Produzione, nelle schede Fresatura, Tornitura o Ispezione, fare clic su Setup > Inserisci dati di produzione.

Aggiornamento delle impostazioni da una progettazione inserita

Se si modificano i setup e le operazioni nella progettazione originale, tali modifiche non vengono automaticamente applicate al documento corrente. Aggiornare i setup e le operazioni collegate nel documento corrente per ottenere le modifiche più recenti.

1. Nella barra Applicazione, fare clic sull'icona Aggiorna modello di riferimento .



2. Nella finestra di dialogo Gestione riferimenti, fare clic su Aggiorna tutto, quindi fare clic su Chiudi.

3. (Facoltativo) Per rimuovere il collegamento da un setup e dalle relative operazioni, nel Browser, fare clic con il pulsante destro del mouse sul setup con l'icona del collegamento , quindi scegliere Interrompi collegamento.

   Il setup e le relative operazioni diventano completamente modificabili. La progettazione inserita rimane collegata alla progettazione originale.

   Nota: Per rimuovere tutti i collegamenti tra la progettazione inserita e la progettazione originale, interrompere il collegamento dall'area di lavoro Progettazione.

Limite

Quando si aggiungono setup e operazioni da una progettazione inserita, se il setup inserito utilizza la modalità materiale grezzo Dimensione box fissa e si modifica il WCS, il materiale grezzo potrebbe non comportarsi come previsto. Utilizzando invece la modalità materiale grezzo Da solido di delimitazione, il materiale grezzo rimane allineato alla progettazione originale.
