Rimozione o sostituzione di una definizione macchina

Rimuovere o sostituire le macchine direttamente dal browser o dalla libreria Documento nella Libreria macchine, anche se le definizioni macchina sono utilizzate nei setup o nei programmi NC. In questo modo si evita di dover rimuovere o sostituire manualmente le definizioni macchina da tutte le posizioni in cui vengono utilizzate, rendendo la gestione delle macchine più efficiente.

Utilizzo del browser

1. Creare o aprire una progettazione che includa un setup con una definizione macchina selezionata.

2. Nel Browser, sotto un nodo di setup, fare clic con il pulsante destro del mouse sul nodo di definizione macchina.



3. Selezionare un'opzione. Selezionare:

   • Modifica macchina per aprire la finestra di dialogo Definizione macchina.

   • Rimuovi macchina per rimuovere la definizione macchina dal setup corrente, da tutti i setup, da tutti i setup e dai programmi NC o dal documento.

   • Sostituisci macchina per sostituire la definizione macchina con una diversa dalla Libreria macchine nel setup corrente, in tutti i setup o in tutti i setup e programmi NC.

   • Rimuovi dal setup per rimuovere immediatamente la definizione macchina dal setup corrente.

4. Se si seleziona Rimuovi macchina:

   1. Nella finestra di dialogo Rimuovi macchina, nell'elenco Rimuovi da, scegliere dove si desidera rimuovere la definizione macchina.

      Nota: Assicurarsi di scegliere una definizione macchina che utilizzi le stesse Funzionalità della definizione macchina che si sta sostituendo.

   2. Fare clic su OK.

5. Se si seleziona Sostituisci macchina:

   1. Nella finestra di dialogo Sostituisci macchina fare clic su Seleziona per scegliere una definizione macchina diversa dalla Libreria macchine.

   2. Nell'elenco Sostituisci in, scegliere dove si desidera sostituire la definizione macchina.

   3. Fare clic su OK.

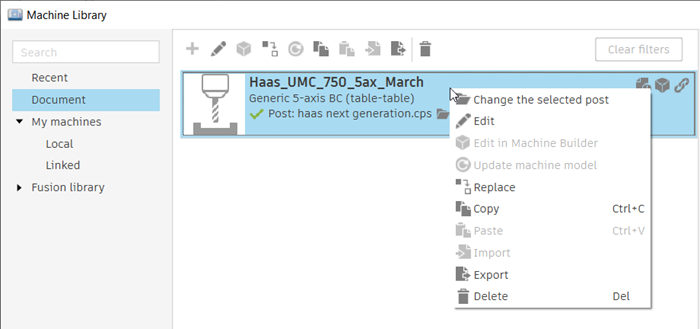

Utilizzo della Libreria macchine

1. Nella Libreria macchine, nel riquadro di sinistra, selezionare Documento.

2. Nel riquadro centrale, fare clic con il pulsante destro del mouse su una definizione macchina.



3. Selezionare un'opzione. Selezionare:

   • Elimina per rimuovere la definizione macchina dalla libreria Documento.

   • Sostituisci per sostituire la definizione macchina nella libreria Documento con una diversa.

4. Se è stata selezionata l'opzione Elimina e la definizione macchina viene utilizzata in un setup, in un programma NC o in entrambi:

   1. Nella finestra di dialogo Rimuovi macchina, selezionare un'opzione per rimuovere la definizione macchina da tutti i setup e i programmi NC in cui viene utilizzata e dalla libreria Documento oppure rimuovere la definizione macchina da tutti i setup e i programmi NC in cui viene utilizzata, ma mantenerla nella libreria Documento.

   2. Fare clic su OK.

5. Se è stata selezionata l'opzione Sostituisci e la definizione macchina viene utilizzata in un setup, in un programma NC o in entrambi:

   1. Nella finestra di dialogo Sostituisci macchina, selezionare un'opzione per decidere se sostituire la definizione macchina da tutti i setup e i programmi NC in cui viene utilizzata e dalla libreria Documento o se sostituire la definizione macchina in tutti i setup e i programmi NC in cui viene utilizzata, ma mantenerla nella libreria Documento.

   2. Fare clic su Seleziona macchina per scegliere un'altra definizione macchina.

      Nota: Assicurarsi di scegliere una definizione macchina che utilizzi le stesse Funzionalità della definizione macchina che si sta sostituendo.

   3. Fare clic su OK.
