Icone di stato del browser nell'area di lavoro Produzione: riferimenti

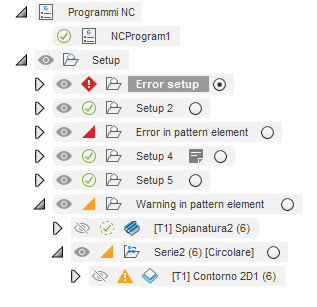

Per indicare lo stato di un elemento, nel Browser vengono visualizzate icone per elementi quali singole operazioni, setup, cartelle e programmi NC.

Quando si posiziona il puntatore del mouse su una qualsiasi delle icone, viene visualizzata una descrizione comandi contenente ulteriori informazioni, ad esempio eventuali messaggi di errore o di avviso, senza che sia necessario aprire il log.

Se gli elementi primari e derivati presentano errori o avvisi, l'icona evidenzia quelli più gravi utilizzando il seguente ordine di gravità:

1. Errori
2. Obsoleto
3. Avvertimento

Icone del browser

Icona	Stato
	L'elemento presenta un errore.
	L'elemento contiene un elemento derivato che presenta un errore
	L'elemento presenta un avviso.
	L'elemento contiene un elemento derivato con un avviso.
	L'elemento è obsoleto
	L'elemento è valido e non contiene errori. Quando l'icona viene visualizzata accanto ad un percorso utensile, significa che vengono generati sia il percorso utensile sia il materiale grezzo in lavorazione (IPS).
	L'articolo contiene delle note.
	L'elemento è in coda per essere generato. Questa icona viene visualizzata anche accanto allo stato IPS nella descrizione comandi per indicare la generazione IPS.
	L'elemento è in corso di generazione.
	L'elemento è valido e non contiene errori. Questa icona viene visualizzata solo nella descrizione comandi.
	Il percorso utensile viene generato, ma IPS è disattivato o è in fase di generazione.
	Il percorso utensile è protetto.
	Il percorso utensile è stato modificato. Ad esempio, modificato utilizzando il ritaglio del percorso utensile.
	Il percorso utensile è facoltativo.
	Il percorso utensile è soppresso.
	L'IPS è stato disattivato per il percorso utensile. Questa icona viene visualizzata solo nella descrizione comandi.
