Disposizione dei componenti nello spazio 3D
Disporre i componenti in 3D per flussi di lavoro di tipo additivo (ad esempio, stampa 3D) o per flussi di lavoro quali impacchettamento di articoli in una scatola o impilaggio di articoli su un pallet.
Creazione di un posizionamento 3D
Nell'ambiente contestuale Modifica modello di produzione, fare clic su Produzione > Modifica > Disponi.
Dal menu a discesa Tipo di risolutore, selezionare Disposizione 3D.

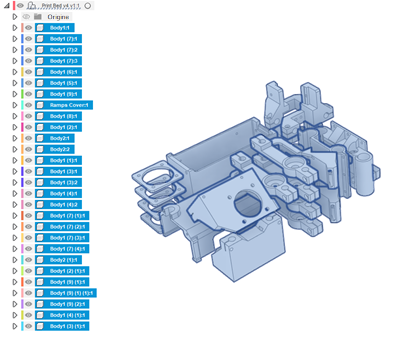

Nella scheda Oggetti, con il pulsante Componenti attivo:
Selezionare un componente nell’area grafica, oppure;
Selezionare un componente nel browser.

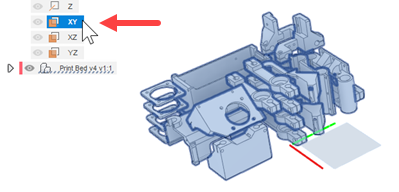

Nella scheda Inviluppi, con il pulsante Piano attivo, selezionare un piano nell'area grafica o nel browser.
Definire l'inviluppo immettendo i valori di Lunghezza, Larghezza e Altezza.
(Facoltativo) Per consentire un posizionamento all'interno dell'inviluppo definito che non includa tutti i componenti specificati, fare clic su Consenti disposizione parziale.
(Facoltativo) Per aggiungere un passaggio prima di posizionare i componenti sull'inviluppo, specificare una distanza Passaggio posizionamento.
Nell'area Spaziatura della scheda Inviluppi, specificare un bordo vuoto intorno all'inviluppo immettendo una distanza Larghezza riquadro.
(Facoltativo) Per aggiungere un passaggio nella parte superiore dell'inviluppo, specificare una distanza Passaggio soffitto.
Regolare la distanza Spaziatura oggetti per specificare il passaggio tra gli oggetti nel posizionamento.
(Facoltativo) Per ottenere un risultato di posizionamento più preciso, ridurre il valore Dimensione voxel. In alternativa, per ottenere un risultato più rapido, aumentare il valore Dimensione voxel.

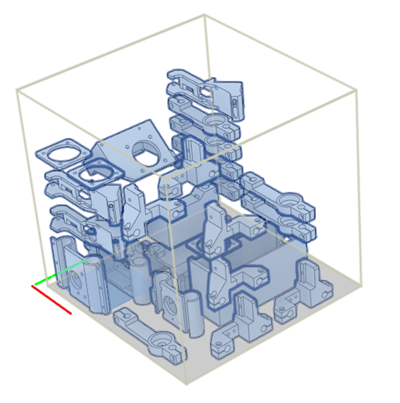

Fare clic su OK.
