Disposizione dei componenti per la produzione
Disponi
Utilizzare l'opzione Disponi lavorazione per passare da componenti e assiemi a parti organizzate in modo efficiente su inviluppi e pronte per la produzione.
Importante: I corpi devono essere convertiti in componenti prima di poterli utilizzare in un posizionamento.
 |
 |

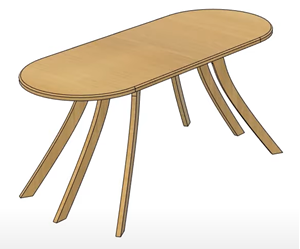

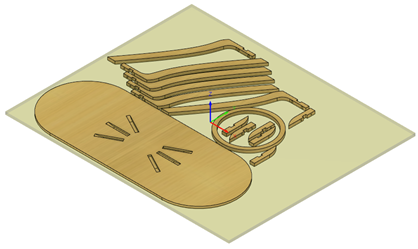

| Assieme tabella | Componenti disposti in un singolo foglio |
Nota: È possibile disporre i componenti nell'area di lavoro Progettazione abilitando utensili Disponi e Semplifica o nell'area di lavoro Produzione mediante modelli di produzione.
Disposizione avanzata
Fusion Manufacturing Extension
Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.
La disposizione avanzata offre ulteriori funzionalità, incluse:
- Disposizione su più inviluppi: crea automaticamente più inviluppi in modo da poter includere tutti i componenti in una disposizione.
- Impostazione delle rotazioni consentite globali e locali per i componenti: consente di controllare la possibilità di ruotare i componenti di 90 gradi, 180 gradi o 270 gradi.
- Corrispondenza dei componenti alla grana sull'inviluppo: consente di specificare la direzione della grana su un inviluppo in modo da allineare i componenti con questa direzione, fornendo migliori risultati estetici quando i componenti vengono assemblati.
- Impostazione delle quantità dei componenti locali e globali: consente di creare più copie di componenti da disporre, utile per la produzione su larga scala.
- Designazione dei componenti di riempimento: consente di utilizzare meglio lo spazio vuoto in un inviluppo per creare un materiale grezzo aggiuntivo di componenti.
