Statistiche Disposizione: riferimenti
È possibile visualizzare le statistiche di una disposizione per visualizzare informazioni quali l'efficienza della disposizione, il numero di componenti disposti e la quantità di materiale residuo rimanente. Le statistiche possono fornire informazioni utili al processo decisionale quando si dispongono i componenti.
Accesso a Statistiche Disposizione
È possibile accedere alle statistiche sulla disposizione da più posizioni in Fusion, a seconda del flusso di lavoro:
Dal browser:
- Per le statistiche generali sulla disposizione: nel nodo Disposizioni, fare clic con il pulsante destro del mouse su Disponi e selezionare Statistiche Disposizione.
- Per statistiche specifiche sull'inviluppo: nel nodo Disposizioni, espandere il nodo Disponi, quindi fare clic con il pulsante destro del mouse su Inviluppo e selezionare Statistiche Disposizione.
Dalla timeline:
- Fare clic con il pulsante destro del mouse su Disponi nella timeline e selezionare Statistiche Disposizione.
Suggerimento: Utilizzare i metodi del browser quando si desidera analizzare disposizioni o inviluppi specifici. Utilizzare il metodo della timeline per un accesso rapido mentre si lavora su una disposizione.

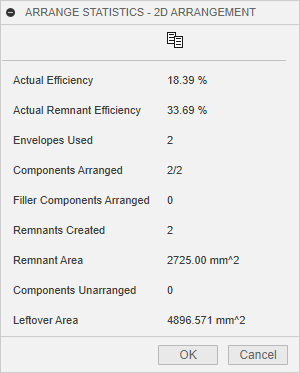

Le informazioni visualizzate nella finestra di dialogo dipendono dal tipo di disposizione visualizzata. Esempio di finestra di dialogo Statistiche Disposizione per una disposizione 2D:
Suggerimento: Utilizzare il pulsante Copia nella finestra di dialogo Statistiche Disposizione per copiare tutti i dati delle statistiche negli Appunti e utilizzarli nei rapporti o in analisi esterne.
Statistiche per una disposizione 2D
| Statistiche | Definizione |
|---|---|
| Efficienza effettiva | Rappresenta la parte dell'area dell'inviluppo utilizzata dai componenti disposti. |
| Efficienza sfrido effettiva | Rappresenta la parte dell'area dell'inviluppo utilizzata dai componenti disposti, esclusi gli sfridi. Questo valore è disponibile solo per inviluppi rettangolari. |
| Inviluppi utilizzati | Rappresenta il numero di inviluppi utilizzati per adattare i componenti disposti. |
| Componenti disposti | Rappresenta il numero di componenti richiesti che sono stati disposti, esclusi i riempimenti. |
| Componenti di riempimento disposti | Rappresenta il numero totale di componenti di riempimento nella disposizione. I componenti di riempimento vengono utilizzati per riempire l'eventuale spazio aggiuntivo nell'inviluppo dopo aver disposto i componenti non di riempimento. |
| Sfridi creati | Rappresenta il numero di sfridi creati. Questo valore è disponibile solo per inviluppi rettangolari. |
| Area sfrido | Rappresenta l'area inutilizzata dell'inviluppo che può essere ritagliata con un singolo taglio verticale. Questo valore è disponibile solo per inviluppi rettangolari. |
| Componenti non disposti | Rappresenta il numero di componenti richiesti che non possono essere inclusi nella disposizione a causa di impostazioni di disposizione specificate. |
| Area rimanente | Rappresenta l'area totale del materiale inutilizzata in tutti gli inviluppi. |
Statistiche relative ad un inviluppo 2D
| Statistiche | Definizione |
|---|---|
| Nome inviluppo | Il nome dell'inviluppo come visualizzato nel browser, sotto il nodo Disposizione. |
| Quantità inviluppi | Il numero di inviluppi che hanno la stessa disposizione dei componenti. |
| Area inviluppo | L'area totale dell'inviluppo, calcolata moltiplicando la lunghezza dell'inviluppo per la sua larghezza. |
| Efficienza effettiva | Rappresenta la parte dell'area dell'inviluppo utilizzata dai componenti disposti. |
| Efficienza sfrido effettiva | Rappresenta la parte dell'area dell'inviluppo utilizzata dai componenti disposti, esclusi gli sfridi. Questo valore è disponibile solo per l'inviluppo rettangolare. |
| Componenti disposti | Rappresenta il numero di componenti richiesti che sono stati disposti, esclusi i riempimenti. |
| Componenti di riempimento disposti | Rappresenta il numero totale di componenti di riempimento nell'inviluppo. I componenti di riempimento vengono utilizzati per riempire l'eventuale spazio aggiuntivo nell'inviluppo dopo aver disposto i componenti non di riempimento. |
| Sfridi creati | Rappresenta il numero di sfridi creati. Questo valore è disponibile solo per l'inviluppo rettangolare. |
| Area sfrido | Rappresenta l'area inutilizzata dell'inviluppo che può essere ritagliata con un singolo taglio verticale. Questo valore è disponibile solo per l'inviluppo rettangolare. |
| Area rimanente | Rappresenta l'area del materiale inutilizzata nell'inviluppo. |
Statistiche per una disposizione 3D
| Statistiche | Definizione |
|---|---|
| Componenti disposti | Rappresenta il numero di componenti richiesti che sono stati disposti, esclusi i riempimenti. |
| Volume componenti | Il volume totale dei componenti nella disposizione. |
| Altezza disposizione | L'altezza raggiunta dal componente più in alto nella disposizione, misurata dalla base dell'inviluppo. |
| Densità per volume | La percentuale del volume totale occupata dai componenti. |
| Densità per altezza | La percentuale del volume occupata dai componenti. Il volume viene determinato utilizzando l'altezza del componente posizionato più in alto nella disposizione. |
| Componenti non disposti | Rappresenta il numero di componenti richiesti che non possono essere inclusi nella disposizione a causa di impostazioni di disposizione specificate. |
