Attività 5: creazione di elenco delle parti, numeri di riferimento e cartiglio

In questa attività si apprenderà come effettuare le operazioni seguenti:

• Inserire un elenco delle parti.
• Creare numeri di riferimento annotativi.
• Comporre il cartiglio.

Prerequisiti

• Attività 4 completata.

Un elenco delle parti è una tabella in cui sono catalogati i componenti della progettazione. L'elenco, in cui sono enumerati tutti i componenti del disegno, include il numero di elemento, la quantità, il numero di parte, la descrizione e il materiale.

Un numero di riferimento identifica un componente incluso nell'elenco delle parti etichettandolo nel disegno.

Procedura per l'inserimento di un elenco delle parti e per l'aggiunta di numeri di riferimento

1. Inserire un elenco delle parti.

   1. Nella barra degli strumenti Tabelle, fare clic su Elenco parti.



      Il comando Elenco parti si trova nell'elenco a discesa Tabelle.

   2. Assicurarsi che l'opzione Tipo nella finestra di dialogo sia impostata su Elenco parti.

   3. Selezionare la vista di base come un riferimento per l'elenco delle parti.

   4. Fare clic nell'angolo superiore destro del bordo del disegno per posizionare l'elenco delle parti.



      Posizionamento dell'elenco delle parti.

      Nota L'elenco delle parti viene compilato automaticamente, acquisendo informazioni dalla progettazione.

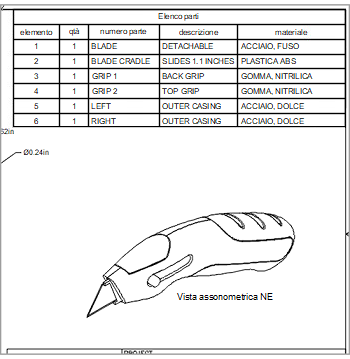

      Un elenco delle parti posizionato.

   5. Se l'elenco delle parti si estende su una delle viste di disegno, spostare le viste per eliminare la sovrapposizione.

2. Creare numeri di riferimento annotativi.

   1. Nella barra degli strumenti Tabelle, fare clic su Numero di riferimento.



      Il comando Numero di riferimento si trova nell'elenco a discesa Tabelle.

   2. Nella vista assonometrica NE, selezionare uno spigolo di un componente.

   3. Fare clic per posizionare il numero di riferimento.

   4. Continuare a selezionare i componenti finché tutti gli elementi nell'elenco delle parti non risultano numerati nella vista assonometrica NE.

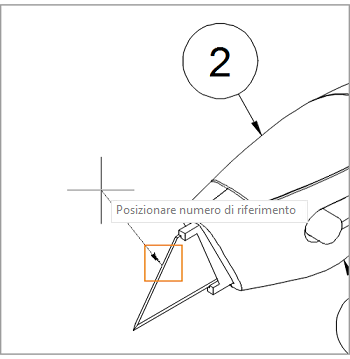

      Posizionamento di un numero di riferimento.

   5. Al termine, premere Esc.

   Informazioni sull'elenco delle parti

   Il numero di parte e la descrizione di un componente possono essere modificati nella finestra di dialogo Proprietà all'interno dell'area di lavoro Modello. Accedere a questa finestra di dialogo facendo clic con il pulsante destro del mouse su un componente nel browser e scegliendo Proprietà dal menu contestuale.

   Se si modificano il nome o le proprietà di un componente nell'area di lavoro Modello, le modifiche verranno applicate al disegno una volta che questo sarà stato associato al modello salvato (vedere Attività 7: aggiornamento associativo del disegno).

   Nota La tabella dell'elenco parti non è modificabile né personalizzabile.

Passaggi per la composizione del cartiglio

1. Fare clic sul cartiglio per selezionarlo.

2. Fare clic con il pulsante destro del mouse sul cartiglio selezionato.

3. Selezionare Modifica cartiglio.

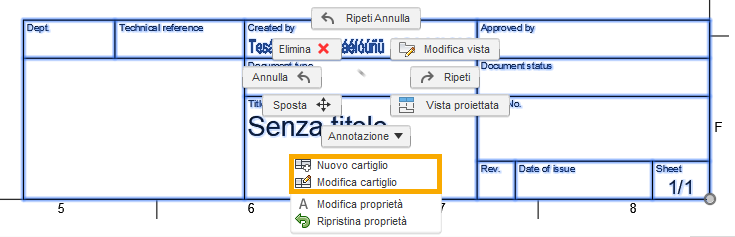

   Il menu Modifica cartiglio.

4. Nella finestra di dialogo Nuovo cartiglio, fare clic su OK.

Nota Il cartiglio di default non può essere modificato. Se si sta tentando di modificare il cartiglio di default, verrà richiesto di aggiungerne uno nuovo.

Nell'ambiente Editor cartigli, modificare i seguenti attributi:

1.

• Fare doppio clic sul cartiglio PROJECT blu, nella finestra di dialogo Attributo, modificare l'attributo in Personalizzato e digitare Esercitazione di Fusion.
• Fare doppio clic sul cartiglio TITLE_1 blu, nella finestra di dialogo Attributo, modificare l'attributo in Personalizzato e digitare: Utility Knife.
• Fare doppio clic sul cartiglio TITLE_2 blu nella finestra di dialogo Attributo, modificare l'attributo in Personalizzato e digitare: Drawing.
• Fare doppio clic sul cartiglio SIZE blu, nella finestra di dialogo Attributo, modificare l'attributo in Personalizzato e digitare: B.
• Fare doppio clic sul cartiglio DWG_NO blu nella finestra di dialogo Attributo, modificare l'attributo in Personalizzato e digitare FT-08.01.
• Fare doppio clic sul cartiglio SCALE blu nella finestra di dialogo Attributo, modificare l'attributo in Personalizzato e digitare: 1:2.

1. Fare clic su Termina modifica.

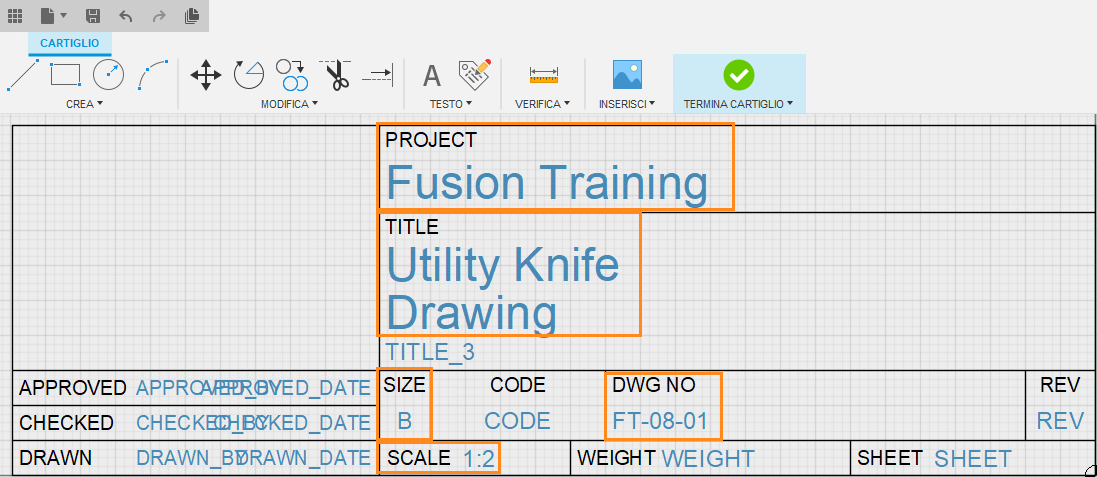

   L'ambiente Editor cartigli.

Riepilogo dell'attività 5

In questa attività si è appreso come effettuare le operazioni seguenti:

• Inserire un elenco delle parti.
• Creare numeri di riferimento annotativi.
• Comporre il cartiglio.
