Attività 4: specifica dei criteri di progettazione e selezione dei materiali

In questa attività si apprenderà come specificare gli obiettivi di ottimizzazione e i limiti che devono soddisfare i risultati. Inoltre, verranno specificati i vincoli di produzione e selezionati i materiali per il processo di progettazione generativo.

Prerequisiti

• Attività 3 completata.

Passaggi

1. Specificare l'obiettivo Riduci al minimo massa e il limite Fattore di sicurezza 2 per lo studio generativo.

   1. Nella scheda Definisci, fare clic su Criteri di progettazione > Obiettivi .

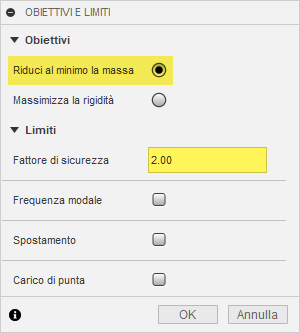

   2. Nella finestra di dialogo Obiettivi e limiti, assicurarsi che il pulsante Riduci al minimo massa sia selezionato.
   3. Nel campo di input Fattore di sicurezza, immettere 2.


   4. Fare clic su OK.

      Suggerimento: Per modificare gli obiettivi specificati nello studio, posizionare il puntatore del mouse sul nodo Obiettivi nel browser, quindi fare clic su .

2. Specificare i metodi di produzione Non limitato e Additivo per lo studio generativo, quindi impostare Angolo sporgenza su 70 gradi e Spessore minimo su 0,045 pollici.

   1. Nella scheda Definisci, fare clic su Criteri di progettazione > Produzione .

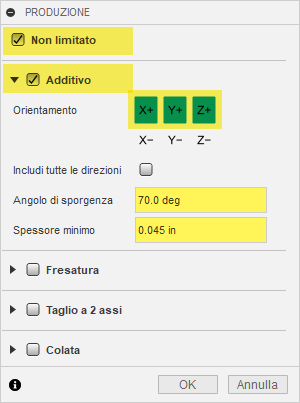

   2. Nella finestra di dialogo Produzione, assicurarsi che siano selezionati i metodi Non limitato e Additivo e deselezionare qualsiasi altro metodo di produzione.

      Nota: L'applicazione crea due diversi tipi dei risultati, senza e con i vincoli di produzione additiva specificati di seguito.
   3. Fare clic sui pulsanti X+, Y+ e Z+ per impostare la direzione di creazione della stampa 3D per il modello additivo.
   4. Nel campo Angolo di sporgenza, immettere 70.
   5. Nel campo Spessore minimo, immettere 0,045.


   6. Fare clic su OK.

      Suggerimento: Per modificare i metodi e i vincoli di produzione specificati, posizionare il puntatore del mouse sul nodo Produzione nel browser, quindi fare clic su .

3. Selezionare i materiali Acciaio inossidabile AISI 446, 440 C e Titanio 6Al-4V per lo studio generativo.

   1. Nella scheda Definisci, fare clic su Materiali > Materiali di studio .
   2. Nella sezione Metodi, selezionare Non limitato dal menu a discesa.
   3. Nell'area In questo studio, fare clic con il pulsante destro del mouse sul materiale di default Alluminio AlSi10Mg e selezionare Elimina dal menu contestuale.
   4. Nella sezione Metodi, selezionare Additivo dal menu a discesa.
   5. Ripetere il passaggio c per rimuovere il materiale di default AlSi10Mg.
   6. Nella sezione Metodi, selezionare Tutti i metodi dal menu a discesa.
   7. Nella finestra di dialogo Materiali di studio, nell'elenco a discesa Libreria, selezionare la Libreria materiali di Fusion.
   8. Espandere la cartella Metallo e trascinare i seguenti materiali nell'area In questo studio:
      • Acciaio inossidabile AISI 446
      • Acciaio inossidabile, 440 C
      • Titanio 6Al-4V
      Nota: Questo significa che questi tre materiali verranno utilizzati per tutti i metodi di produzione selezionati.

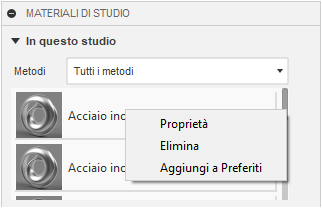

   Suggerimento: Nell'area In questo studio, fare clic con il pulsante destro del mouse su un materiale qualsiasi per visualizzare Proprietà, Elimina o Aggiungi a Preferiti. Preferiti è disponibile nell'elenco a discesa Libreria.
   9. Fare clic su Chiudi.

      Suggerimento: Per modificare l'elenco dei materiali nello studio, posizionare il puntatore del mouse sul nodo Materiali di studio nel browser, quindi fare clic su .
   10. Nella barra delle schede del documento, fare clic su Salva .

Riepilogo dell'attività 4

In questa attività si è appreso come specificare gli obiettivi di ottimizzazione e i limiti che devono soddisfare i risultati. Sono stati inoltre specificati i vincoli di produzione e i materiali selezionati per lo studio generativo.
