Attività 3. applicazione di vincoli e carichi

In questa attività si apprenderà come specificare una condizione di progettazione applicando vincoli e carichi alla geometria selezionata. Vengono creati diverse condizioni di carico. È possibile clonare una condizione di carico e modificarne una esistente.

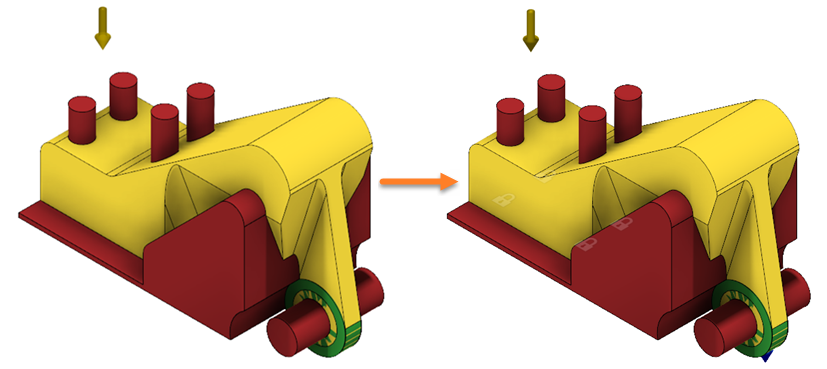

Modello di staffa ALCOA con tutti i tipi di geometria assegnati (a sinistra) e modello con vincoli e carichi applicati (a destra).

Prerequisiti

• Attività 2 completata.

Passaggi

1. Applicare un vincolo fisso alle facce inferiori dei componenti Flangia bullone.

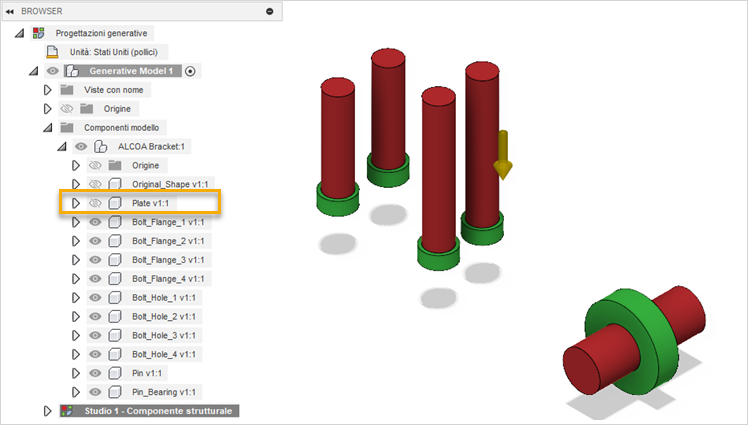

   1. Per nascondere la piastra nell'area grafica, nel browser, fare clic su accanto al componente Piastra.


   2. Per modificare la vista corrente, fare clic sull'angolo in basso a destra del ViewCube.


   3. Nella scheda Definisci, fare clic su Condizioni di progettazione > Carichi strutturali .

      Avviso: È possibile applicare vincoli per mantenere solo le geometrie.
   4. Nella finestra di dialogo Vincoli strutturali, verificare che il vincolo Fisso sia selezionato.

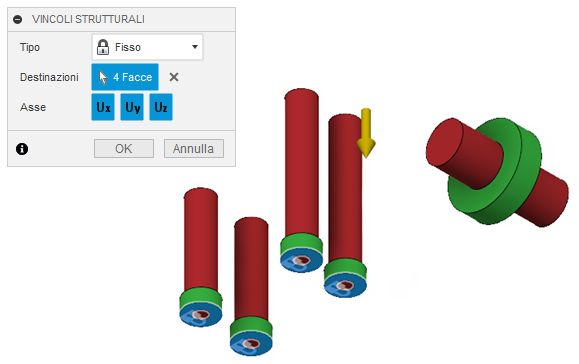

   5. Nell'area grafica, selezionare le facce evidenziate in blu, come mostrato nell'immagine seguente.



      Nota: Sulle facce selezionate vengono visualizzate le icone a forma di lucchetto.
   6. Nella finestra di dialogo Vincoli strutturali, fare clic su OK.
   7. Per verificare che il vincolo sia applicato correttamente, nel browser, espandere Condizione di carico1 > Vincoli.

      Suggerimento Per modificare il vincolo applicato, effettuare una delle seguenti operazioni:
      • Posizionare il cursore del mouse su di esso nel browser, quindi fare clic su .
      • Nell'area grafica, fare doppio clic sull'icona a forma di lucchetto.
   8. Per tornare alla vista iniziale, spostare il cursore sul ViewCube, quindi fare clic su Home.
   9. Per visualizzare i componenti nascosti nell'area grafica, nel browser, fare clic su accanto ai componenti Piastrae Forma originale.



2. Applicare un carico di forza alla faccia interna del componente perno del cuscinetto.

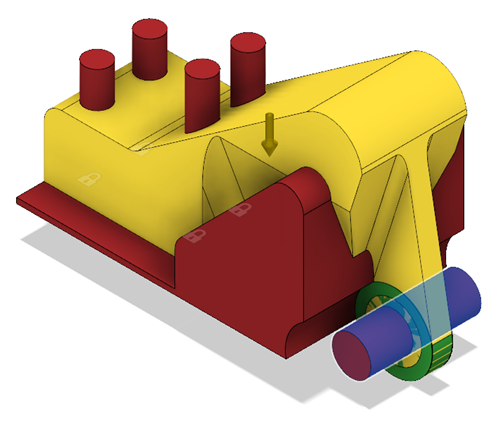

   1. Nell'area grafica, selezionare il corpo evidenziato in blu, come mostrato nell'immagine seguente.


   2. Per nascondere l'indicatore nell'area grafica, nel browser, fare clic su accanto al componente Perno.
   3. Per deselezionare il corpo, fare clic in un punto qualsiasi nell'area grafica.
   4. Nella scheda Definisci, fare clic su Condizioni di progettazione > Carichi strutturali .

      Avviso: È possibile applicare carichi per mantenere solo le geometrie.
   5. Nella finestra di dialogo Carichi strutturali, verificare che sia selezionata l'opzione Carico di forza.

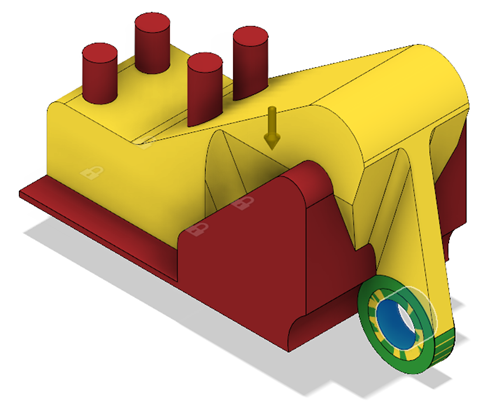

   6. Nell'area grafica, selezionare la faccia evidenziata in blu, come illustrato nell'immagine seguente.


   7. Per modificare la vista corrente, fare clic su Fronte del ViewCube.
   8. Nella finestra di dialogo Carichi strutturali, in Tipo di direzione, fare clic sull'icona Vettori (x, y, z) .

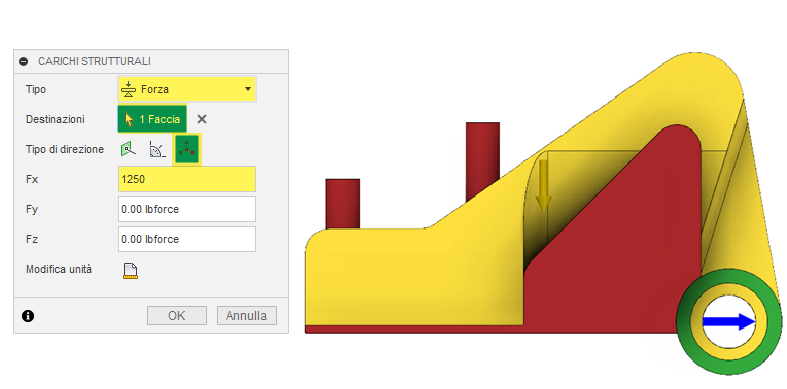

   9. Nel campo di input Fx, immettere 1250.

      La freccia viene visualizzata sulla faccia selezionata, come mostrato nell'immagine seguente.


   10. Fare clic su OK.
   11. Per verificare che il carico di forza sia applicato correttamente, espandere Condizione di carico1 > Carichi.

       Suggerimento: Per modificare il carico applicato, effettuare una delle seguenti operazioni:
       • Posizionare il cursore del mouse su di esso nel browser, quindi fare clic su .
       • Nell'area grafica, fare doppio clic sull'icona a forma di freccia.

3. Clonare la condizione di carico due volte.

   1. Nel browser, fare clic con il pulsante destro del mouse su Condizione di carico 1 e selezionare Clona condizione di carico dal menu contestuale.

      La condizione di carico 2 viene visualizzata nel browser.
   2. Ripetere il passaggio precedente per creare una condizione di carico aggiuntiva.

      La condizione di carico 3 viene visualizzata nel browser.

4. Modificare il carico Forza2 per la Condizione di carico 2.

   1. Fare doppio clic su Condizione di carico 2 per attivare questa condizione di carico.

      La condizione di carico 2 viene evidenziata in blu nel browser.
   2. Nel browser, espandere Condizione di carico 2 > Carichi.
   3. Posizionare il puntatore del mouse su Forza 2, quindi fare clic su .
   4. Nel campo di input Fx, immettere 662, e nel campo di input Fz, immettere -662.

      La freccia viene visualizzata sulla faccia selezionata, come mostrato nell'immagine seguente.


   5. Fare clic su OK.

5. Modificare il carico Forza3 per la Condizione di carico 3.

   1. Nel browser, fare clic con il pulsante destro del mouse su Condizione di carico 3 e selezionare Attiva condizione di carico dal menu contestuale.

      La condizione di carico 3 viene evidenziata in blu nel browser.
   2. Nel browser, espandere Condizione di carico 3 > Carichi.
   3. Selezionare Forza 3, quindi fare clic su .

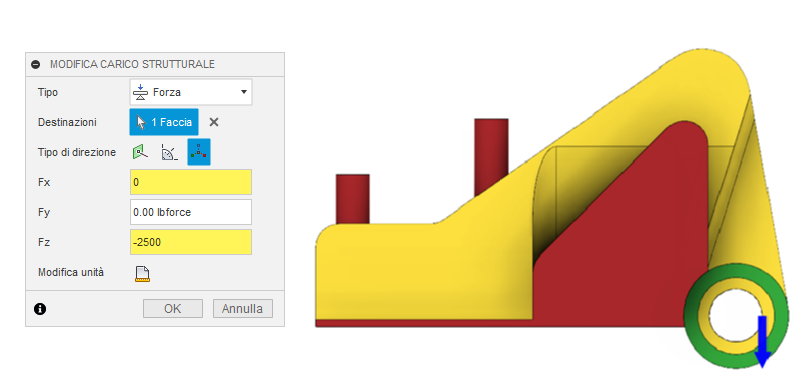

   4. Nel campo di input Fx immettere 0 e nel campo di input Fz immettere -2500.

      La freccia viene visualizzata sulla faccia selezionata, come nell'immagine seguente.


   5. Fare clic su OK.
   6. Per visualizzare l'indicatore nell'area grafica, nel browser, fare clic su accanto al componente Perno.
   7. Per tornare alla vista iniziale, spostare il cursore sul ViewCube, quindi fare clic su Home.

Riepilogo dell'attività 3

In questa attività si è appresso come specificare una condizione di progettazione applicando vincoli e carichi alla geometria selezionata.
