Attività 3: Definizione di vincoli e carichi da applicare

In questa attività si apprenderà come creare quattro condizioni di carico da verificare durante il processo generativo.

Esempi completati delle quattro condizioni di carico.

Prerequisiti

• L'attività precedente è stata completata.
• La copia della Staffa GE è aperta nell'area di lavoro Progettazione generativa.

Passaggi

1. Applicare un vincolo strutturale alle facce esterne dei componenti Vincoli di fissaggio.

   1. Nella scheda Definisci, fare clic su Condizioni di progettazione > Vincoli strutturali .

      Viene visualizzata la finestra di dialogo Vincoli strutturali.
   2. Nella finestra di dialogo, assicurarsi che Tipo sia impostato su Fisso.
   3. Nella progettazione, selezionare le facce evidenziate in blu, come mostrato nell'immagine seguente.



      Nota: Le icone a forma di lucchetto sulle facce selezionate indicano che i vincoli strutturali sono stati applicati.
   4. Nella finestra di dialogo Vincoli strutturali, fare clic su OK.

      Avvertimento: È possibile applicare vincoli per mantenere solo le geometrie.
   5. Per verificare che siano stati applicati i vincoli Fisso1, nel Browser, in Studio 1 - Componente strutturale, espandere Condizioni di carico1 > Vincoli.

      Suggerimento: Per modificare i vincoli strutturali, nel browser, posizionare il puntatore del mouse su Fisso1 e a destra fare clic sull'icona Modifica

2. Applicare un carico strutturale alle facce interne dei componenti Anello 1 e Anello 2.

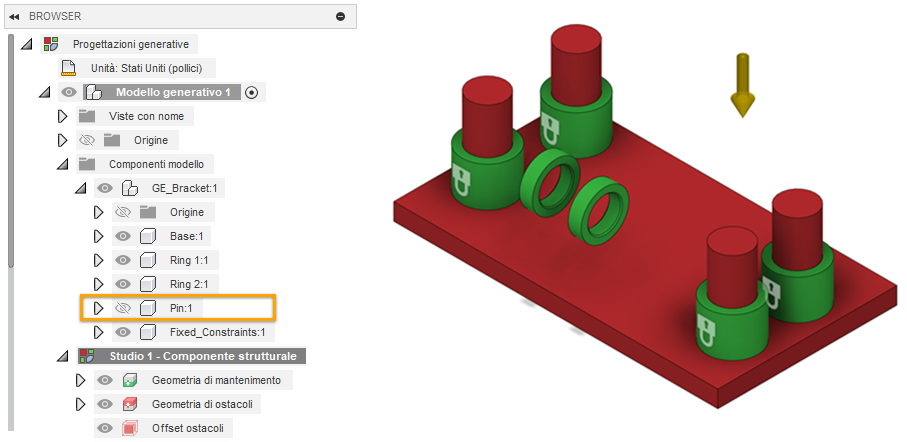

   1. Per semplificare la definizione della prima condizione di carico, nel Browser, in Componenti modello, a sinistra di Perno: 1, fare clic sull'icona Visibile .


   2. Nella scheda Definisci, fare clic su Condizioni di progettazione > Carichi strutturali .

      Viene visualizzata la finestra di dialogo Carichi strutturali.
   3. Nella finestra di dialogo, verificare che Tipo sia impostato su Forza.

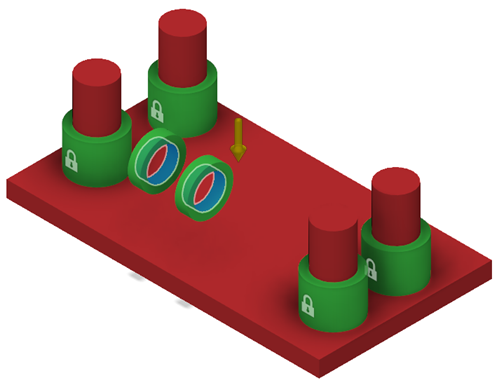

   4. Nella progettazione, selezionare le due facce evidenziate in blu, come mostrato nell'immagine seguente.


   5. Nella finestra di dialogo Carichi strutturali, in Tipo di direzione, fare clic sull'icona Vettori (X, Y, Z) .

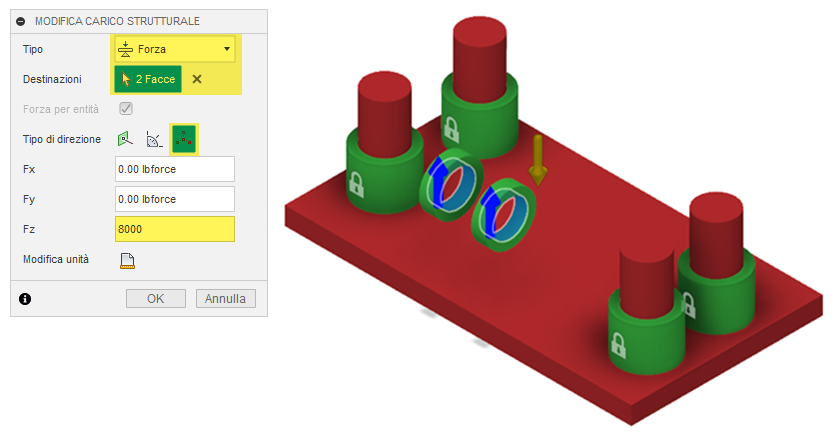

   6. Nella casella Fz, digitare 8000.

      Le frecce blu rivolte verso l'alto vengono visualizzate sulle facce selezionate.


   7. Fare clic su OK.
   8. Per verificare che il carico di forza venga applicato correttamente, nel Browser, in Studio 1 - Componente strutturale, espandere Condizione di carico1 > Carichi.



3. Clonare Condizione di carico1 tre volte.

   1. Nel browser, fare clic con il pulsante destro del mouse su Condizione di carico1 e fare clic su Clona condizione di carico.

      Viene creata Condizione di carico2.


   2. Clonare Condizione di carico1 altre due volte per un totale di quattro condizioni di carico.



4. Modificare il carico Forza2 per la Condizione di carico 2.

   1. Nel browser, fare doppio clic su Condizione di carico2 per attivarla.


   2. Se necessario, espandere Carichi.
   3. Posizionare il puntatore del mouse su Forza 2, quindi fare clic sull'icona Modifica .

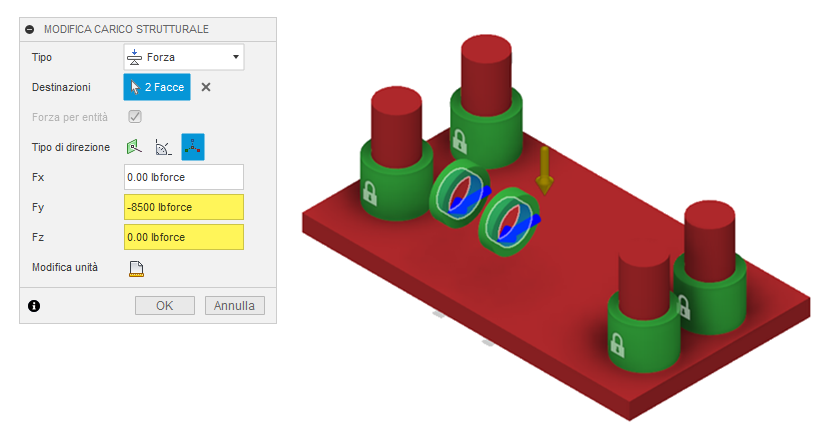

   4. Nella casella Fy, digitare -8500 e nella casella Fz, digitare 0.

      Le frecce vengono visualizzate sulle facce selezionate, come mostrato nell'immagine seguente.


   5. Fare clic su OK.

5. Modificare il carico Forza3 per la Condizione di carico 3.

   1. Nel Browser, fare doppio clic su Condizione di carico3 per attivarla ed espanderla.


   2. Posizionare il puntatore del mouse su Forza 3, quindi fare clic sull'icona Modifica .

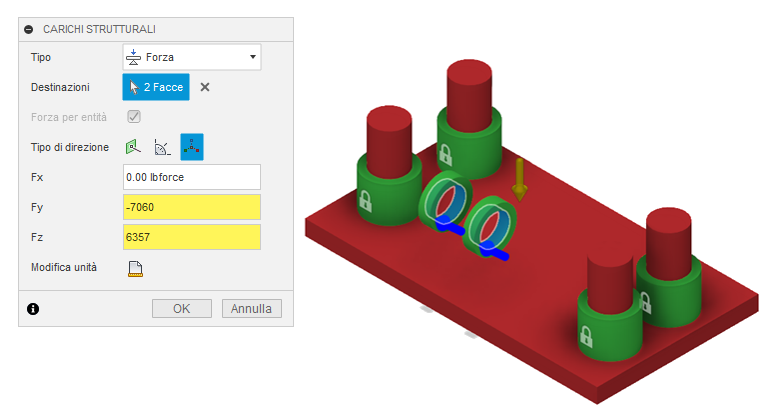

   3. Nella casella Fy, digitare -7060 e nella casella Fz, digitare 6357.

      Le frecce vengono visualizzate sulle facce selezionate, come mostrato nell'immagine seguente.


   4. Fare clic su OK.

6. Da Condizione di carico4, eliminare la Forza4.

   1. Nel browser, fare doppio clic su Condizione di carico4 per attivarla.
   2. Se necessario, espandere Carichi.
   3. Fare clic con il pulsante destro del mouse su Forza 4 e selezionare Elimina.



7. Applicare un carico strutturale alla faccia interna del componente Anello 1.

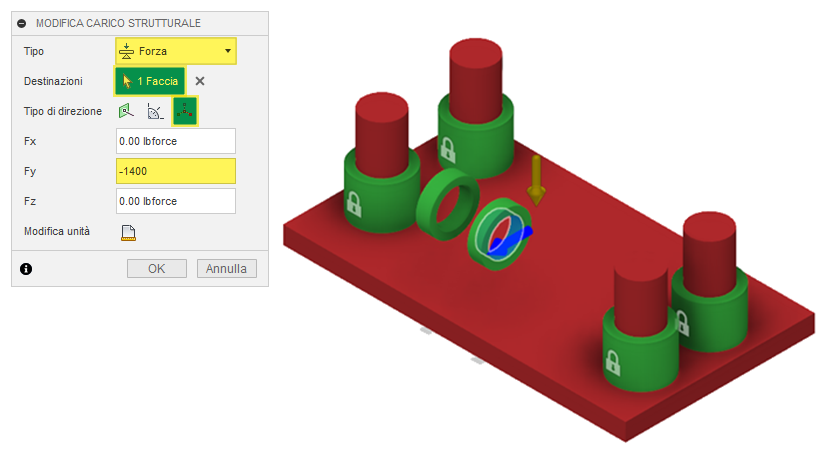

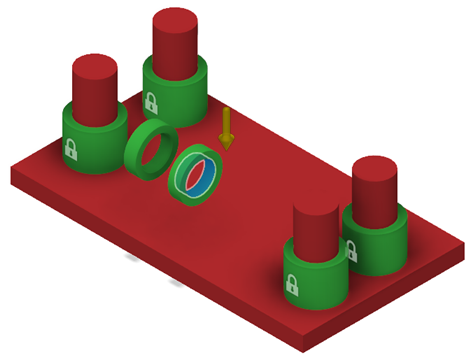

   1. Nel progetto, selezionare la faccia evidenziata di colore blu, come mostrato nell'immagine seguente.


   2. Nella scheda Definisci, fare clic su Condizioni di progettazione > Carichi strutturali .

      Viene visualizzata la finestra di dialogo Carichi strutturali.
   3. Nella finestra di dialogo, verificare che Tipo sia impostato su Forza.
   4. Per Tipo di direzione, fare clic sull'icona Vettori (X, Y, Z) .
   5. Nella casella Fy, digitare -1400.


   6. Fare clic su OK.

      Nel browser, in Condizione di carico4 > Carichi, è stato aggiunto Forza5.

8. Applicare un carico strutturale alla faccia interna del componente Anello 2.

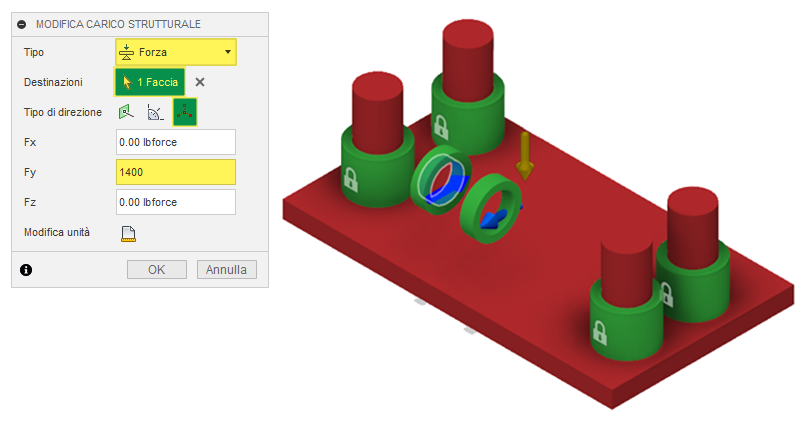

   1. Nel progetto, selezionare la faccia evidenziata di colore blu, come mostrato nell'immagine seguente.


   2. Nella scheda Definisci, fare clic su Condizioni di progettazione > Carichi strutturali .

      Viene visualizzata la finestra di dialogo Carichi strutturali.
   3. Nella finestra di dialogo, verificare che Tipo sia impostato su Forza.
   4. Per Tipo di direzione, fare clic sull'icona Vettori (X, Y, Z) .
   5. Nella casella Fy, digitare 1400.


   6. Fare clic su OK.

      Nel browser, in Condizione di carico4 > Carichi, è stato aggiunto Forza6.



9. Verificare le quattro condizioni di carico.

   1. Nel ViewCube, fare clic su Fronte, quindi fare clic sulla freccia sinistra.

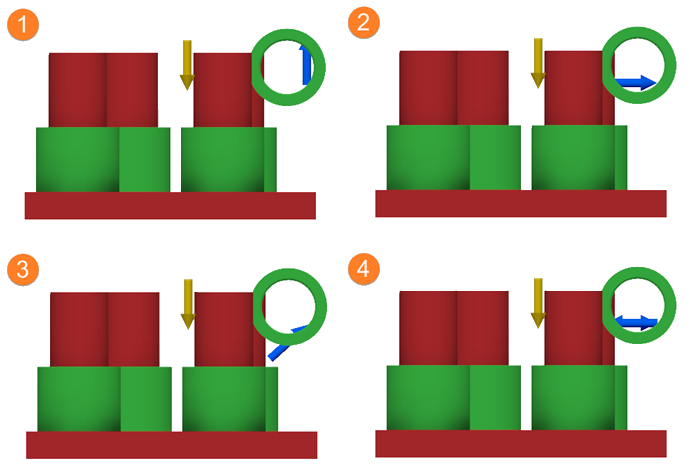

   2. Nel browser, fare doppio clic per attivare ciascuna delle quattro condizioni di carico per verificare che corrispondano all'immagine seguente.



10. Tornare alla vista Home e visualizzare nuovamente il componente Perno:1.

    1. Posizionare il puntatore del mouse sul ViewCube, quindi fare clic sull'icona Inizio .
    2. Nel browser, in Componenti modello, a sinistra di Perno:1, fare clic sull'icona Nascosto .

Riepilogo dell'attività 3

In questa attività si è appreso come applicare quattro condizioni di carico da verificare durante il processo generativo.
