Attività 4: Specifica di obiettivi, metodo di produzione e materiali

In questa attività si apprenderà come preparare uno studio di progettazione generativo impostando l'obiettivo, il processo di produzione e i materiali in modo da poter generare ed esplorare i risultati.

Prerequisiti

• L'attività precedente è stata completata.
• La copia della Staffa GE è aperta nell'area di lavoro Progettazione generativa.

Passaggi

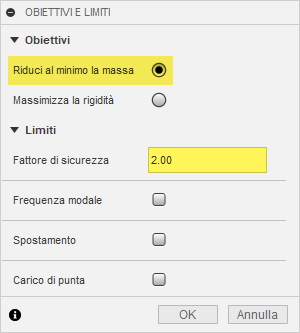

1. Confermare che l'obiettivo di progettazione generativa sia impostato su Riduci al minimo massa con un Fattore di sicurezza di 2,00.

   1. Nella scheda Definisci, fare clic su Criteri di progettazione > Obiettivi .

      Viene visualizzata la finestra di dialogo Obiettivi e limiti.
   2. Nella finestra di dialogo, in Obiettivi, verificare che l'opzione Riduci al minimo la massa sia selezionata.
   3. In Limiti, verificare che l'opzione Fattore di sicurezza sia impostata su 2,00.


   4. Fare clic su OK.

      Suggerimento: Per modificare Obiettivi e limiti, nel browser, posizionare il puntatore del mouse su Obiettivi e a destra, fare clic sull'icona Modifica .

2. Specificare i vincoli di produzione per il processo di progettazione generativa.

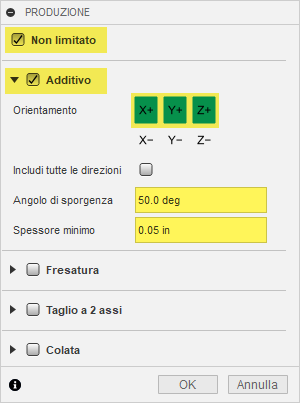

   1. Nella scheda Definisci, fare clic su Criteri di progettazione > Produzione .

      Viene visualizzata la finestra di dialogo Produzione.
   2. Nella finestra di dialogo, assicurarsi che siano selezionati i metodi Non limitato e Additivo e deselezionare qualsiasi altro metodo di produzione.

      L'applicazione crea due diversi tipi dei risultati, senza e con i vincoli di produzione additiva specificati di seguito.
   3. Fare clic sui pulsanti X+, Y+ e Z+ per impostare la direzione di creazione della stampa 3D per il modello additivo.
   4. In Additivo, per Angolo sporgenza, digitare 50.
   5. Per Spessore minimo, digitare 0,05.


   6. Fare clic su OK.

      Suggerimento: Per modificare le impostazioni di produzione, nel browser, posizionare il puntatore del mouse su produzione e a destra, fare clic sull'icona Modifica .

3. Rimuovere il materiale di default, aggiungere questi materiali in metallo allo studio di progettazione generativa (acciaio inossidabile AISI 446, acciaio inossidabile 440 C, acciaio AISI 1045 390 QT e Titanio 6Al-4V) e salvare la progettazione.

   1. Nella scheda Definisci, fare clic su Materiali > Materiali studio .

      Viene visualizzata la finestra di dialogo Materiali di studio.
   2. Nella sezione Metodi, selezionare Non limitato dal menu a discesa.
   3. Nell'area In questo studio, fare clic con il pulsante destro del mouse sul materiale di default Alluminio AISi10Mg e selezionare Elimina dal menu contestuale.
   4. Dall'elenco a discesa Libreria, selezionare Libreria dei materiali di Fusion.
   5. Nella sezione Metodi, selezionare Additivo dal menu a discesa.
   6. Ripetere il passaggio c per rimuovere il materiale di default AlSi10Mg.
   7. Nella sezione Metodi, selezionare Tutti i metodi dal menu a discesa.
   8. Dall'elenco a discesa Libreria, selezionare la Libreria dei materiali di Fusion.
   9. Espandere la cartella Metallo e trascinare i seguenti materiali nell'area In questo studio:
      • Acciaio inossidabile AISI 446
      • Acciaio inossidabile, 440 C
      • Acciaio AISI 1045 390 QT
      • Titanio 6A1-4V
      Nota: Questo significa che questi quattro materiali verranno utilizzati per tutti i metodi di produzione selezionati.

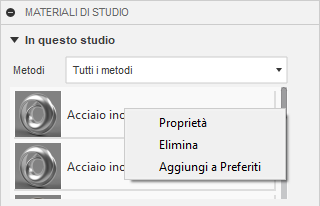

      Suggerimento: Nell'area In questo studio, fare clic con il pulsante destro del mouse su un materiale qualsiasi per visualizzare Proprietà, Elimina o Aggiungi a Preferiti. Preferiti è disponibile nell'elenco a discesa Libreria.
   10. Fare clic su Chiudi.
   11. Fare clic su File > Salva.

Riepilogo dell'attività 4

In questa attività si è appreso come preparare uno studio di progettazione generativo impostando l'obiettivo, il processo di produzione e i materiali in modo da poter generare ed esplorare i risultati.
