Carichi strutturali nell'area di lavoro Progettazione generativa
I carichi consentono di simulare le forze di spinta, trazione e torsione che devono essere sostenute dal progetto.
La definizione dei carichi consente di specificare le aspettative verso la resistenza di un progetto. Questa è una parte fondamentale dei requisiti di progettazione in uno studio generativo e influenza le forme finali dei risultati. È necessario applicare almeno un carico ad un corpo della geometria di mantenimento. Un carico e un vincolo non possono trovarsi sulla stessa faccia, spigolo o vertice.
Definizione di carichi
Per definire le forze per una condizione di carico, utilizzare il comando Carichi strutturali
. È possibile accedere a questo comando dal gruppo Condizioni di progettazione della barra degli strumenti Progettazione generativa.
Applicare i carichi alla geometria di mantenimento. Questa è visualizzata in verde sull'area grafica.
Una direzione di carico è determinata da un segno. Se si immette un valore negativo, la direzione del carico cambia nell'opposto.
Tipi di carico
È possibile applicare i seguenti carichi:
| Carico | Applicato a | Utilizzato per |
|---|---|---|
 Forza |
Facce, spigoli o vertici | Applicare un punto di carico per simulare l'azione di questo carico sul modello. |
 Pressione |
Faccia (singola o multipla) | Applicare una pressione (forza per area unitaria) ad un'area definita per simulare l'azione di questo carico sul modello. La pressione è: - Distribuita uniformemente su un'area definita. - Sempre applicata perpendicolarmente alle facce selezionate |
 Momento |
Faccia (singola o multipla) | Applicare un carico per simulare l'azione della coppia sul modello. |
 Carico cuscinetto |
Faccia (singola o multipla) | Applicare un carico per simulare l'azione di corpi cilindrici, spingendoli l'uno sull'altro, sul modello. Nota: La faccia deve essere cilindrica e può essere una faccia esterna o una faccia interna (foro). Può trattarsi di una faccia cilindrica completa a 360° o una faccia parziale. |
 Forza remota |
Faccia (singola o multipla) | Applicare un punto di carico per simulare gli effetti di una forza applicata da un punto nello spazio che non si trova nel modello. |
 Momento remoto |
Faccia (singola o multipla) | Applicare un carico di torsione, da una posizione remota, per simulare l'effetto di una coppia sul modello. |
Condizione di carico
I carichi che agiscono su un progetto dipendono dal modo in cui viene utilizzato. Ogni caso d'uso considerato è rappresentato in uno studio generativo da una condizione di carico.
La condizione di carico di default viene visualizzata nel browser. Fare doppio clic sulla condizione di carico per attivarla. Quindi, definire i carichi per il primo caso di utilizzo previsto. Se sono necessarie più condizioni di carico, è possibile clonarle o crearle. Accedere alle opzioni appropriate dal menu contestuale facendo clic con il pulsante destro del mouse sulla condizione di carico nel browser.
La condizione di carico include:
Gravità. Si tratta di un carico di peso proprio. Si basa sulle proprietà dei materiali selezionati per lo studio generativo.
Carichi. Si tratta dei carichi che agiscono su un progetto in un determinato caso di utilizzo.
Vincolo. Utilizzato per bloccare il movimento in una direzione specifica. Necessario per ogni condizione di carico.
Carichi nella progettazione generativa - lunghezza: 05:51
Suggerimenti per evitare l'annullamento reciproco dei carichi
Se una condizione di carico include carichi della stessa intensità e direzioni opposte applicati alla stessa geometria di mantenimento, è possibile che si annullino reciprocamente.
Di conseguenza, questi carichi non vengono considerati nella generazione dei risultati.
| Esempio | Descrizione |
|---|---|
 |

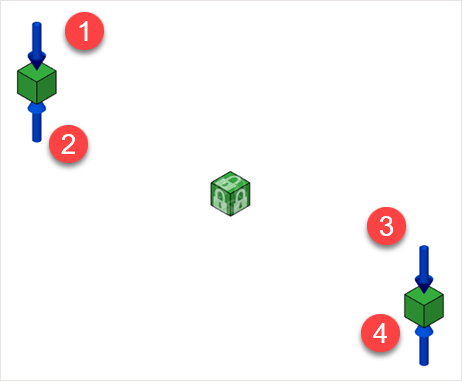

Esempio 1: le forze 1, 2, 3 e 4 sono presenti in una condizione di carico e hanno uguale intensità. L'intensità risultante è uguale a zero. La geometria non viene caricata. Di conseguenza, i carichi non vengono considerati nella generazione dei risultati. |
 |
Esempio 2: le forze 1, 3 sono nella condizione di carico 1 e le forze 2 e 4 sono nella condizione di carico 2. Tutte le forze hanno uguale intensità. La definizione del carico è corretta. Questi carichi sono in condizioni di carico diverse, pertanto l'intensità risultante è diversa da zero. |
Caricamento intensità
Le intensità dei carichi che agiscono sul progetto dipendono dalla massa di progettazione e dal modo in cui viene utilizzata in un determinato caso di utilizzo.
Per alcune progettazioni, è necessario consultare gli esperti per valutare accuratamente le intensità.
La rappresentazione accurata dei requisiti consente di esplorare completamente lo spazio di progettazione per le opzioni. La stima delle intensità può produrre risultati che utilizzano una quantità eccessiva di materiale o che utilizzano un materiale più forte di quello richiesto. Ciò potrebbe influenzare i costi di produzione. Se si sottovalutano le intensità dei carichi, è possibile che la resistenza dei risultati non sia sufficiente.
Per molte progettazioni, potrebbe essere utile fare riferimento a esempi reali.
Tipi di carico strutturale
Per ulteriori informazioni sui tipi e sulla definizione dei carichi strutturali disponibili nell'area di lavoro Simulazione, vedere structural loads.
