Attività 2: specifica di uno spazio di progettazione

In questa attività si apprenderà come determinare la geometria da escludere dal processo generativo e quale geometria includere nello stesso.

Modello con tutti i tipi di geometria assegnati.

Prerequisiti

• L'attività precedente è stata completata.
• La copia della Staffa GE è aperta nell'area di lavoro Progettazione generativa.

Passaggi

1. Applicare una geometria di mantenimento a sei corpi selezionati.

   Nota: La geometria di mantenimento è un tipo di geometria che si applica ad un corpo che si desidera includere nella forma finale della progettazione.
   1. Nella scheda Definisci, fare clic su Spazio di progettazione > Mantieni geometria .

      Viene visualizzata la finestra di dialogo Geometria di mantenimento.

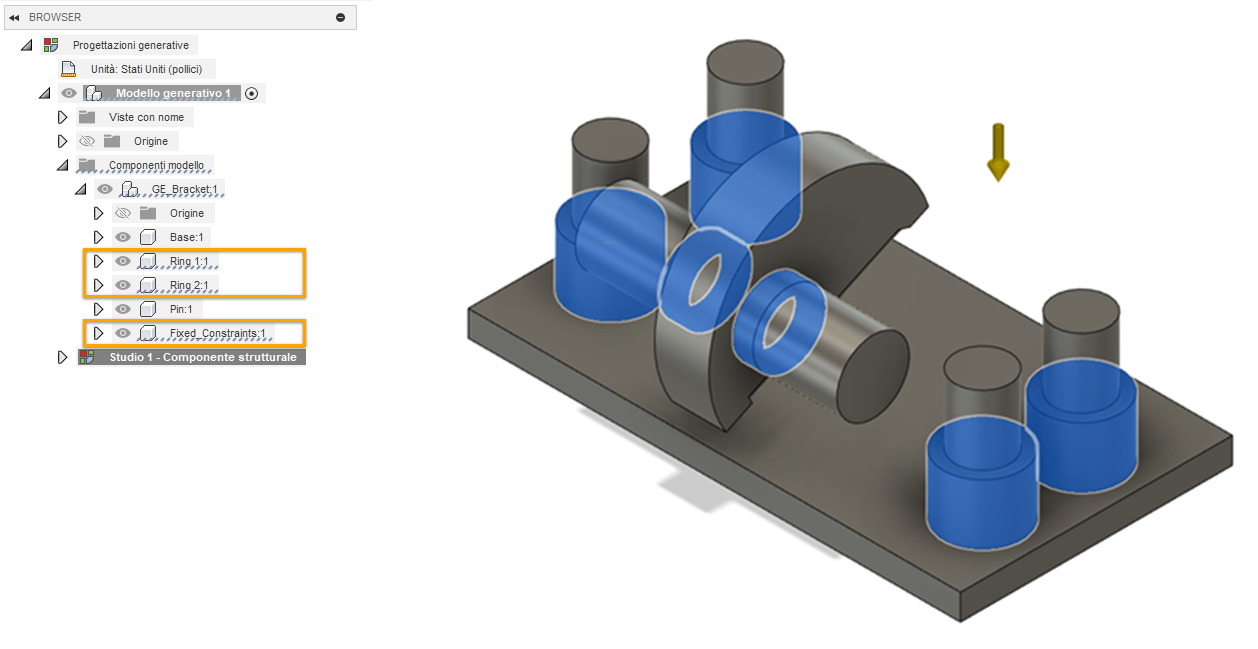

   2. Nella progettazione, selezionare i corpi evidenziati in blu come nell'immagine seguente.



      Nota: Nel browser, si può vedere che i componenti Anello 1, Anello 2 e Vincoli di fissaggio sono evidenziati.
   3. Nella finestra di dialogo Mantieni geometria, fare clic su OK.

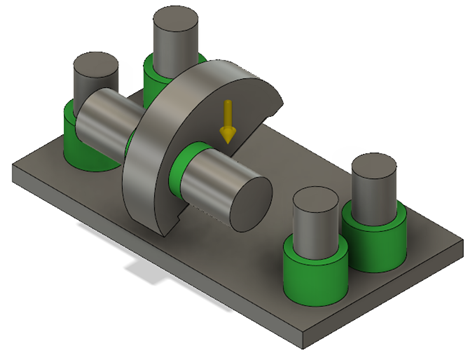

      Nella progettazione, i corpi vengono visualizzati in verde.


   4. Per verificare che sono stati assegnati sei corpi, nel browser, in Studio 1 - Componente strutturale, espandere Geometria di mantenimento.

      Suggerimento: Per modificare la geometria mantenuta, nel browser, posizionare il puntatore del mouse su Mantieni geometria e fare clic sull'icona Modifica a destra.

2. Applicare una geometria di ostacoli a due corpi selezionati.

   Nota: La geometria di ostacoli è un tipo di geometria che si applica ad un corpo che si desidera escludere dalla forma finale della progettazione.
   1. Nella scheda Definisci, fare clic su Spazio di progettazione > Geometria di ostacoli .

      Viene visualizzata la finestra di dialogo Geometria di ostacoli.

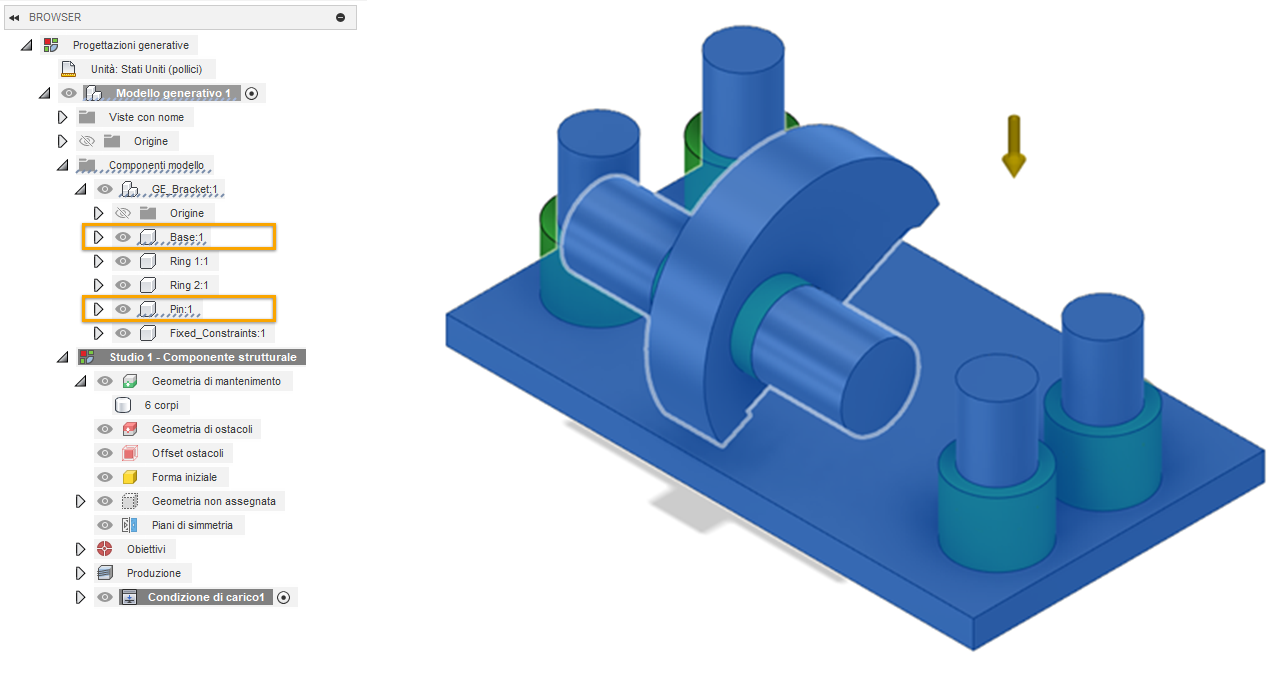

   2. Nella progettazione, selezionare i corpi evidenziati in blu come nell'immagine seguente.



      Nota: Nel browser, è possibile vedere che anche i componenti Base:1 e Spina:1 sono evidenziati.
   3. Nella finestra di dialogo Geometria di ostacoli, fare clic su OK.

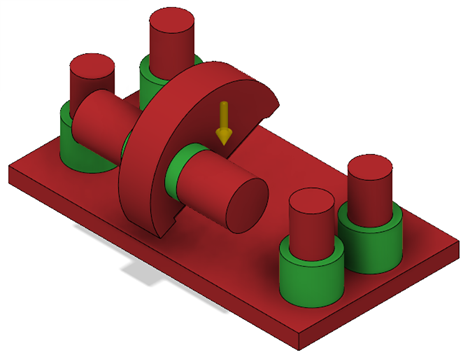

      I corpi vengono visualizzati in rosso nella progettazione.


   4. Per verificare che siano stati applicati due corpi, nel browser, in Studio 1 - Componente strutturale, espandere Geometria di ostacoli.

      Suggerimento: Per modificare la geometria di ostacoli, nel browser, posizionare il puntatore del mouse su Geometria di ostacoli e, a destra, fare clic sull'icona Modifica .

Riepilogo dell'attività 2

In questa attività, è stata determinata la geometria da escludere dal processo generativo e quale geometria includere nello stesso.
