Esercitazione: Sollecitazioni su un connettore SnapFit

In questa esercitazione viene utilizzata un'analisi di Simulazione evento dinamica per esaminare le sollecitazioni generate quando un corpo plastico mobile viene inserito in un corpo stazionario fino ad incastrarsi insieme. Poiché non siamo interessati alle sollecitazioni nel corpo stazionario, questo verrà definito come un corpo rigido per migliorare il tempo di risoluzione.

In questa esercitazione si apprenderà come effettuare le operazioni seguenti:

• Creare un nuovo studio di Simulazione evento dinamica e definirne i relativi parametri
• Definire un corpo rigido e modificare i materiali del modello
• Applicare i vincoli al corpo femmina e al corpo maschio
• Applicare un carico, creare coppie di contatto e rifinire la mesh
• Eseguire l'analisi ed esaminare i risultati.

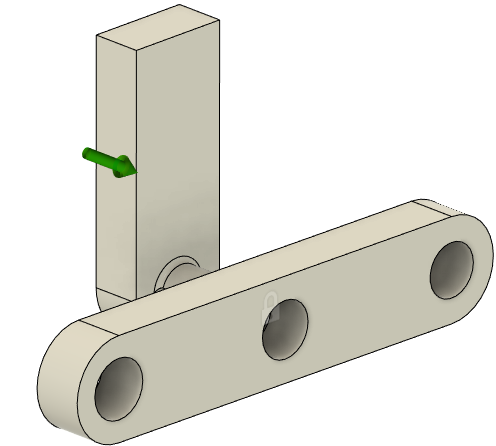

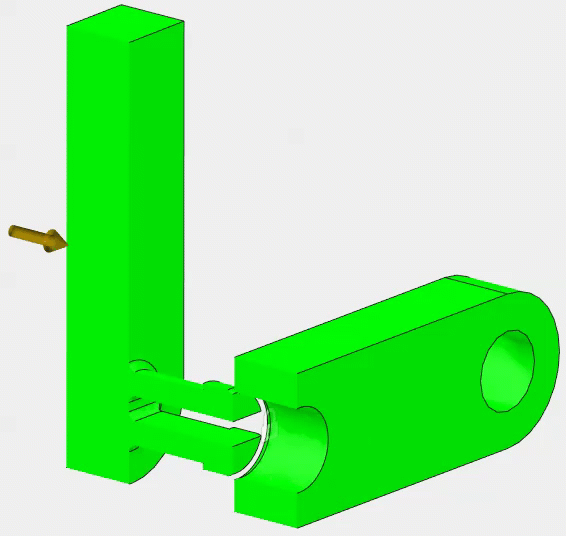

Modello SnapFit prima dell'analisi di Simulazione evento	Modello SnapFit che mostra tensione e compressione sulle barre di blocco quando vengono inserite nella parte.

Prerequisiti

• Per completare questa esercitazione, l’account Autodesk richiede token sufficienti per eseguire l'analisi o un abbonamento attivo a Fusion Simulation Extension.
