プロセス シミュレーション スタディの要素エッジを切り替える

Fusion Manufacturing Extension

この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報

シミュレーション結果でメッシュ要素のエッジを表示するかどうかを切り替えます。

  1. [結果]コンテキスト環境が開いていない場合:

    1. ブラウザで、結果を表示するプロセス シミュレーション スタディがアクティブであることを確認します。

    2. [製造]作業スペースのツールバーで、[積層] > [プロセス シミュレーション] > [結果ビュー] 結果ビューのアイコン をクリックします。

      [結果]コンテキスト環境が開き、パーツのメッシュが表示され、アクティブな結果タイプに従って色が付きます。

  2. [編集] > [要素エッジを切り替え] 要素エッジを切り替えのアイコン をクリックします。

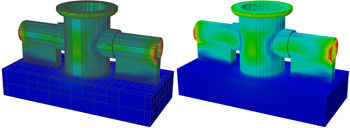

    要素エッジを切り替えの例

    要素エッジが表示されている状態(左)と、表示されていない状態(右)

注: この機能は、積層 MPBF 機能を備えたマシンを選択した場合にのみ使用できます。
