プロセス シミュレーション スタディの最小結果と最大結果を切り替える

Fusion Manufacturing Extension

この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報

現在選択している結果([置換]または[グローバル リコータ クリアランス])の最小値と最大値の位置を表示するかどうかを切り替えます。

  1. [結果]コンテキスト環境が開いていない場合:

    1. ブラウザで、結果を表示するプロセス シミュレーション スタディがアクティブであることを確認します。
    2. [製造]作業スペースのツールバーで、[積層] > [プロセス シミュレーション] > [結果ビュー] 結果ビューのアイコン をクリックします。[結果]コンテキスト環境が開き、パーツのメッシュが表示され、アクティブな結果タイプに従って色が付きます。
  2. [編集] > [最小/最大プローブを切り替え] 最小/最大プローブを切り替えのアイコン をクリックします。

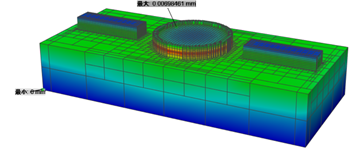

    最小/最大ラベルの例

    最小変位と最大変位の位置を示します。

注: この機能は、積層 MPBF 機能を備えたマシンを選択した場合にのみ使用できます。
