工具ライブラリの式

式を使用して、パラメータ間の関係、つまり、1 つのパラメータの変更が他のパラメータの値にどのように影響するかを指定できます。一部の工具パラメータは、既定でリンクされています。つまり、一方のパラメータを変更すると、他方のパラメータの値に影響します(たとえば、ミル工具の[軸径]と[直径])。

リンク パラメータのフィールドは、機能記号 で示されます。

例: リンク パラメータ

リンク パラメータ	リンク パラメータのフィールド内の式

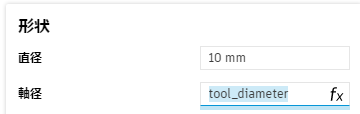

[軸径]は[直径]にリンクされています。 フィールドをクリックすると、タブ上のリンク パラメータが青色で表示されます。	フィールドをクリックすると式が表示されます。[軸径]を[直径]と等しくします。

数式を使用して切削データを駆動する

デフォルトの式とは別に、[カッター]タブと [切削データ]タブのパラメータをリンクして、ジオメトリ パラメータから切削データを駆動することができます。これにより、工具をすばやく作成し、材料や加工法を効果的に区別することができます。

複数のプリセットがある工具の場合、[刃物]タブの[形状]パラメータを変更すると、すべてのプリセットに影響します。これは、プリセットのパラメータが形状パラメータにリンクされている場合に適用されます。

式を定義して受け入れると、[工具ライブラリ]ダイアログに保持されます。

例 1: 式を使用して[刃物]タブのパラメータをリンクする

この例では、次のように[ホルダー下の長さ]パラメータを[全長]パラメータにリンクします。

Overall length = 70 percent of Length below holder

1. [全長]フィールドにマウス カーソルを合わせると、パラメータ名が表示されます。

   tool_overallLength です。



2. [ホルダー下の長さ]フィールドに、tool_overallLength*.70 と入力します。

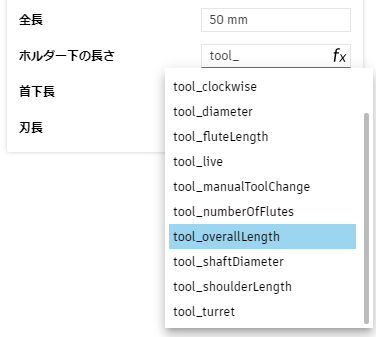

   注: フィールドにパラメータ名を入力すると、その文字列で始まる名前のリストが表示されます。このリストのパラメータ名のみを、[工具ライブラリ]ダイアログで使用できます。



   [ホルダー下の長さ]フィールドに、式に基づいて計算された値が表示されます。



例 2: 式を使用して[刃物]タブと[切削データ]タブのパラメータをリンクする

この例では、[切削データ]タブの[切削ピッチ]パラメータを[刃物]タブの[直径]パラメータにリンクし、次のように設定します。

Stepover = 10 percent of Diameter

1. [刃物]タブの[直径]フィールドにポインタを合わせると、パラメータ名が表示されます。

   tool_diameter です。

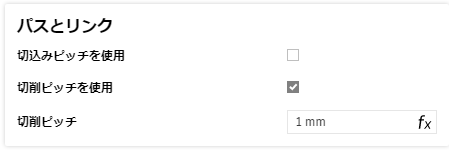

2. [切削データ]タブで、下にスクロールして[パスとリンク]パラメータを表示します。

3. [パスとリンク]で、[切削ピッチを使用]を選択します。

4. [切削ピッチ]フィールドに、tool_diameter*.10 と入力します。

   [刃物]タブ - [直径]フィールド	[切削データ]タブ - [切削ピッチ]フィールド
   	[切削ピッチ]フィールドに、式に基づいて計算された値が表示されます。
