マシン定義のヒント

マシン パラメータの値が不適切な場合、パーツの問題やマシンの損傷が発生する可能性があります。

マシン定義を編集する場合、マシンのクラッシュやパーツの損傷を回避するために、次のヒントに従います。

高重大度の問題を回避するためのヒント

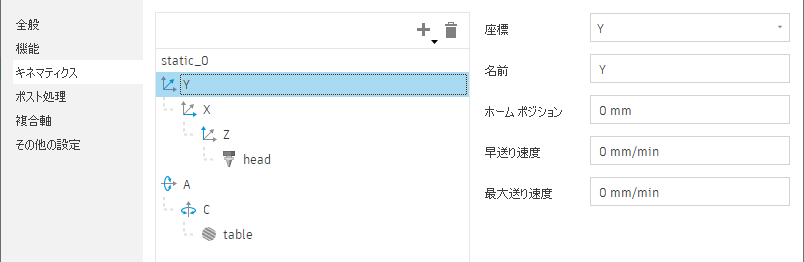

[キネマティクス]タブ:

• マシンの要件に一致するように、直線軸と回転軸を定義します。

• 軸のホーム ポジションを設定して、マシンが完全に退避できるようにします。



[複合軸]タブ:

• 同時複合軸ツールパスでマシンの巻き戻しが必要な場合、[退避と再設定]オプションを選択します。

中重大度と低重大度の問題を回避するためのヒント

パーツの損傷やその他の一般的な設定の問題を回避するために、次のヒントに従います。

[機能]タブ:

• [自動工具交換機]オプションを選択する前に、マシンが自動工具交換機を使用していることを確認します。
• マシンの機能の範囲内にある[工具の数]を設定します。

[キネマティクス]タブ:

• 衝突を回避するのに十分な回転軸の範囲制限を設定します。
• マシンの要件を満たす[最大送り速度]値を設定します。

[複合軸]タブ:

• マシンでサポートされている[送り速度方法]を選択します。
• 機械の要件を満たす送り速度出力の[許容差]の値を設定します。
