コンポーネントをフラット サーフェスに整列する

整列するコンポーネントを選択する

配置する「リーフ」コンポーネント(子のないボディ)を選択します。

  1. [製造モデルを編集]環境で、[ソリッド]タブのツールバーの [修正] > [整列]をクリックします。

    [整列]ダイアログが開きます。

  2. 2D ソルバー タイプの 1 つを選択します:

    • 2D 長方形は、コンポーネントをフラット サーフェス上に個別の矩形領域に整列します。
    • 2D 実際の形状は、カットアウト領域を最小限に抑えるように、フラット サーフェス上にコンポーネントを配置します。

  3. [コンポーネント選択]ボタンをアクティブにすると、次の操作を実行できます。

    • キャンバスからコンポーネントの面を選択する。既定では、コンポーネントの選択した面が、配置の上に向きます。

    • キャンバスからオブジェクトを選択する。オブジェクトの最も大きい面が、配置の下に向きます。

    • ブラウザからオブジェクトを選択する。オブジェクトの最も大きい面が、配置の下に向きます。

      選択したコンポーネントが、[整列]ダイアログ内のリストに追加されます。面で選択されたコンポーネントは、面で選択されたコンポーネントのアイコン アイコンで示されます。その他すべての選択されたコンポーネントは、選択されたすべてのコンポーネント アイコンで示されます。

      ヒント: キャンバスから同時に複数のコンポーネントを選択するには、ウィンドウ選択を使用します。

  4. (省略可能)次の方法で、リストからコンポーネントを削除します:

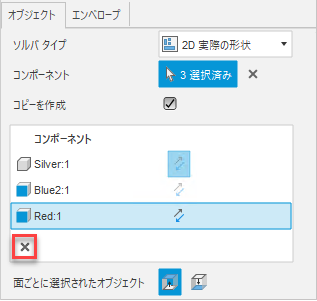

    • オブジェクトを 1 つ削除するには、そのオブジェクトをクリックし、リストの左下隅にある 削除のアイコン をクリックします。

      整列ダイアログ

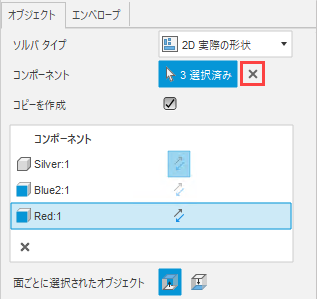

    • すべてのコンポーネントを削除するには、選択したコンポーネント数の横にある 削除のアイコン をクリックします。

      整列ダイアログ

  5. (省略可能)選択したコンポーネントのコピーに整列を適用し、元のコンポーネントをそれぞれの場所に残すには、[コピーを作成]チェックボックスをオンにします。

コンポーネントの方向を調整する

  1. (省略可能)コンポーネント名の横にある[反転]アイコン反転アイコンをクリックすると、整列の中で個々のコンポーネントの方向を反転できます。

  2. (省略可能)面で選択されたすべてのコンポーネントでは、[面ごとに選択されたオブジェクト]オプションから[面が上] 面が上のアイコン または[面が下] 面が下のアイコン を選択して、その方向をグローバルにコントロールできます。

    次の例では、銀色のコンポーネントと赤色のコンポーネントが面で選択されています。既定では、選択した面が配置の上に向きます。

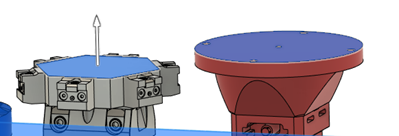

    [面が上]で配置された 2 つのコンポーネント

    [面ごとに選択されたオブジェクト]オプションを[面が上] 面が上のアイコン から[面が下] 面が下のアイコン に変更すると、次のようになります。

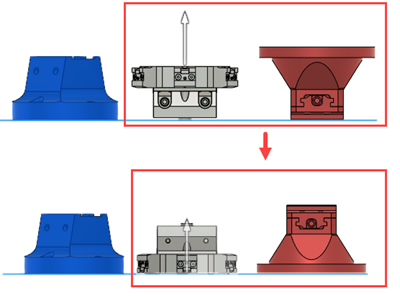

    [面が上]オプションを[面が下]に変更する

    左側の青色のコンポーネントは、面が選択されていないため影響を受けません。

  3. (省略可能)大きなコンポーネントの内側に小さなコンポーネントをフィットさせるには、[パーツ間を許可]チェックボックスをオンにします(2D 実際の形状ソルバー タイプのみ)。

整列させる領域を選択する

  1. [エンベロープ]タブに切り替えます。[平面/スケッチ/面を選択]ボタンがアクティブになっている状態で、コンポーネントを配置する平面またはスケッチをクリックします。

    Fusion で、選択したコンポーネントの配置方法の計算が開始されます。[自動プレビュー]が選択されている場合は、キャンバス上の整列が更新されます。

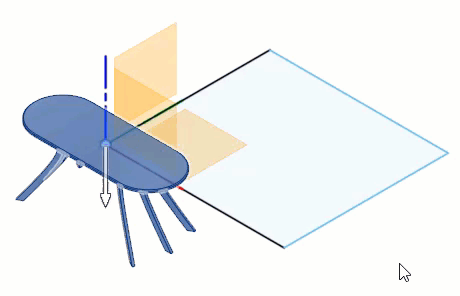

    配置するスケッチの選択

  2. 平面上に配置する場合は、ダイアログに次のボックスが表示されます。

    • 長さと幅: X 軸と Y 軸に沿ってエンベロープの寸法を設定します。
    • X オフセットと Y オフセット: モデルの原点に対して、エンベロープが作成される点を設定します。

  3. (省略可能)エンベロープ上にすべてのコンポーネントを配置するだけのスペースがない場合でも、[部分整列を許可]で、結果を生成することができます。コンポーネントは、使用可能なすべてのスペースを使い切るまで整列されます。部分整列に含まれなかったコンポーネントは、コンポーネント リストでハイライト表示されます。エンベロープ サイズが大きくなると、以前に整列に収まらなかったコンポーネントが含まれるように整列が再計算されます。

  4. (省略可能)コンポーネントを配置する Z 高さを指定するには、[配置のクリアランス]の値を設定します。値をゼロにした場合、コンポーネントは選択した平面、スケッチ、または面の上に直接配置されます。

  5. (省略可能)平面またはスケッチ上の配置の方向を変更するには、[エンベロープを反転] 反転のアイコン をクリックします。

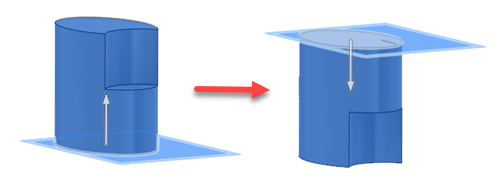

    反転の例

  6. 整列内のコンポーネントの間隔の値を設定します。

    • [フレームの幅]: コンポーネントと配置エンベロープの境界の間の最小距離。
    • [オブジェクト間隔]: 配置エンベロープ内のコンポーネント間の最小距離。オブジェクトの間隔を 0 に設定すると、形状によっては一部が重なり合った配置になる場合があります。このような場合は、オブジェクトの間隔の値を大きくするか、コンポーネントを配置に追加する際にコンポーネントの境界となるスケッチを選択します。

  7. (省略可能)プレビューの計算に時間がかかりすぎる場合は[自動プレビュー]を選択解除し、キャンバスを更新する場合は常に[プレビュー]をクリックします。

  8. [OK]をクリックして確認します。
