製造のためにコンポーネントを配置する
整列
[整列]フィーチャを使用すると、コンポーネントやアセンブリからエンベロープ上に、効率的に編成され製造可能なパーツに移動することができます。
重要: 整列でボディを使用する前に、ボディをコンポーネントに変換する必要があります。
 |
 |

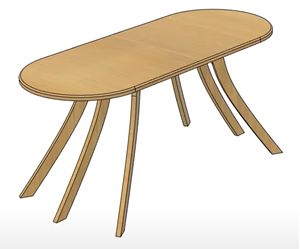

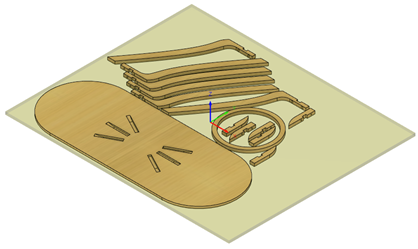

| テーブルの整列 | シングル シートに整列されたコンポーネント |
高度な整列
Fusion Manufacturing Extension
この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。
高度な整列により、次のような機能が追加されます。
- 複数のエンベロープに整列させる - すべてのコンポーネントを整列に含めることができるように、複数のエンベロープを自動的に作成します。
- コンポーネントについてグローバルおよびローカルで許容される回転を設定する ‐ コンポーネントを 90 度、180 度、または 270 度回転する機能をコントロールできます。
- エンベロープの木目にコンポーネントを一致させる - エンベロープの木目の方向を指定して、その方向にコンポーネントを合わせることで、コンポーネントを組み立てたときに、より美しい仕上がりになるようにすることができます。
- グローバルおよびローカルのコンポーネント数量を設定する - コンポーネントの複数のコピーを作成して整列できます。これは、大規模な作成に役立ちます。
- フィラー コンポーネントを指定する - エンベロープの空きスペースを活用して、追加のコンポーネントのストックを作成できます。
