[統計情報を整列]のリファレンス

整列の統計情報を表示して、整列の効率、整列されたコンポーネントの数、残りのレムナント マテリアルの数などの情報を確認できます。統計情報は、コンポーネントを整理する際の意思決定プロセスの通知に役立つ場合があります。

[統計情報を整列]へのアクセス

ワークフローに応じて、Fusion の複数の場所から整理統計情報にアクセスできます。

ブラウザからの操作:

タイムラインからの操作:

ヒント: 特定の整列やエンベロープを解析する場合は、ブラウザの方法を使用します。整列で作業しながらすばやくアクセスするには、タイムライン方法を使用します。

ダイアログ ボックスに表示される情報は、表示している整列のタイプによって異なります。2D 整列の[統計情報を整列]ダイアログの例:

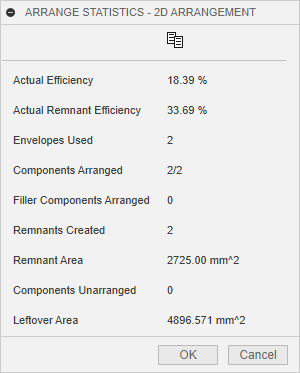

2D 整列の[統計情報を整列]ダイアログ

ヒント: レポートや外部解析で使用するために、すべての統計データをクリップボードにコピーするには、[統計情報を整列]ダイアログの [コピー] ボタンを使用します。

2D 整列の統計情報

統計情報 [定義]
実際の効率 整列されたコンポーネントに使用されるエンベロープ領域部分を表します。
実際のレムナント効率 レムナントを除く、整列されたコンポーネントに使用されるエンベロープ領域部分を表します。この値は、矩形エンベロープにのみ使用できます。
使用するエンベロープ 整列されたコンポーネントをフィットさせるために使用されるエンベロープの数を表します。
整列されたコンポーネント フィラーを除く、整列された必要なコンポーネントの数を表します。
整列された充填コンポーネント 整列内のフィラー コンポーネントの総数を表します。フィラー コンポーネントは、非フィラー コンポーネントが整列された後で、エンベロープ内の余分なスペースを埋めます。
作成されたレムナント 作成されたレムナントの数を表します。この値は、矩形エンベロープにのみ使用できます。
レムナント領域 単一の垂直カットでトリミングできるエンベロープの未使用領域を表します。この値は、矩形エンベロープにのみ使用できます。
未整列のコンポーネント 指定した整列設定により、整列に収まりきらなかった必要なコンポーネントの数を表します。
残存領域 すべてのエンベロープで未使用のマテリアル領域の合計を表します。

2D エンベロープの統計情報

統計情報 [定義]
エンベロープ名 ブラウザの[整列]ノードに表示されるエンベロープの名前です。
エンベロープの数量 同じコンポーネントの整列を持つエンベロープの数。
エンベロープ領域 エンベロープの長さにエンベロープの幅を掛けて計算された、エンベロープの総面積。
実際の効率 整列されたコンポーネントに使用されるエンベロープ領域部分を表します。
実際のレムナント効率 レムナントを除く、整列されたコンポーネントに使用されるエンベロープ領域部分を表します。この値は、矩形エンベロープにのみ使用できます。
整列されたコンポーネント フィラーを除く、整列された必要なコンポーネントの数を表します。
整列された充填コンポーネント エンベロープ内のフィラー コンポーネントの総数を表します。フィラー コンポーネントは、非フィラー コンポーネントが整列された後で、エンベロープ内の余分なスペースを埋めます。
作成されたレムナント 作成されたレムナントの数を表します。この値は、矩形エンベロープにのみ使用できます。
レムナント領域 単一の垂直カットでトリミングできるエンベロープの未使用領域を表します。この値は、矩形エンベロープにのみ使用できます。
残存領域 エンベロープ内の未使用のマテリアル領域を表します。

3D 整列の統計情報

統計情報 [定義]
整列されたコンポーネント フィラーを除く、整列された必要なコンポーネントの数を表します。
コンポーネント ボリューム 整列内のコンポーネントの総ボリューム。
整列高さ エンベロープの底部から測定した、整列の中でも最も高い位置にあるコンポーネントが到達する高さ。
ボリュームによる密度 コンポーネントが総ボリュームに占める割合。
高さによる密度 コンポーネントがボリュームに占める割合。ボリュームは、整列の中で最も高い位置にあるコンポーネントの高さを使用して決定されます。
未整列のコンポーネント 指定した整列設定により、整列に収まりきらなかった必要なコンポーネントの数を表します。
