アクティビティ 5: パーツ一覧、バルーン、および表題欄を作成する

このアクティビティの内容:

パーツ一覧を挿入します。
異尺度対応バルーンを作成します。

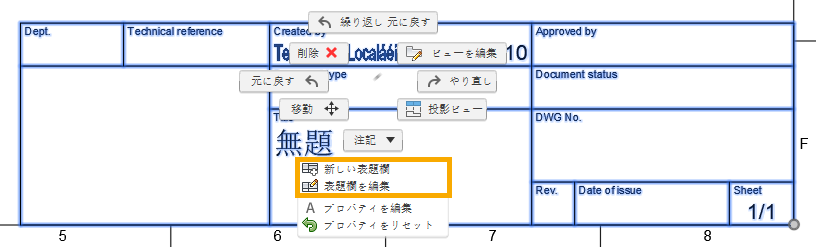

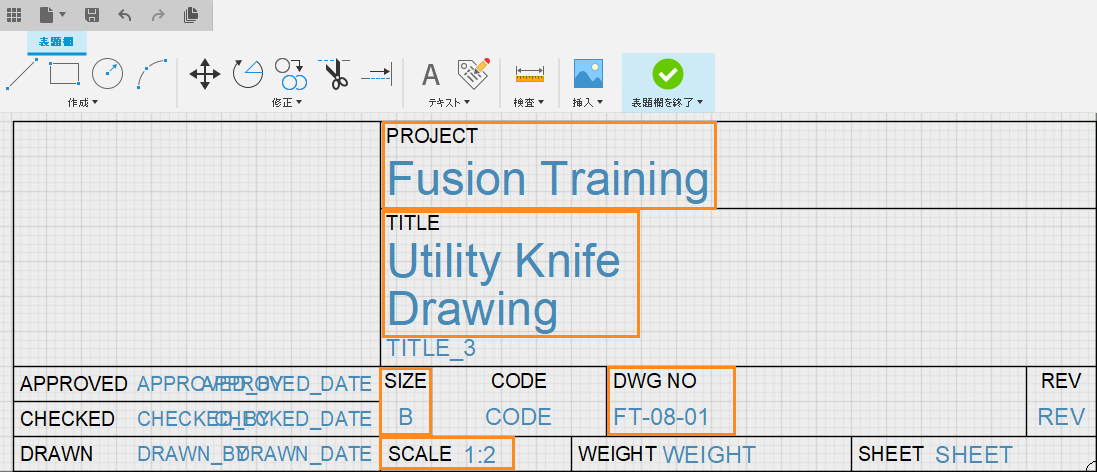

表題欄を設定します。

前提条件

アクティビティ 4 を完了していること。

パーツ一覧は、デザインのコンポーネントを分類整理するテーブルです。図面内のすべてのコンポーネントの内訳が示され、項目番号、数量、パーツ番号、説明、材料が含まれています。

バルーンは、図面内でラベルを付けることによって、パーツ一覧に含まれるコンポーネントを識別します。

パーツ一覧を挿入し、バルーンを追加する手順

パーツ一覧を挿入します。
1. [表]ツールバーで、[パーツ一覧]をクリックします。

  [パーツ一覧]コマンドは、[表]ドロップダウンリストにあります。**
2. ダイアログの[タイプ]が[パーツ一覧]に設定されていることを確認します。
3. パーツ一覧の参照としてベースビューを選択します。
4. 図面の枠線の右上コーナーをクリックして、そこにパーツ一覧を配置します。

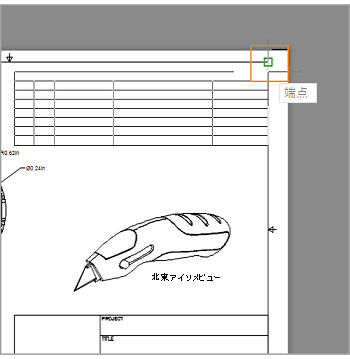

  パーツ一覧を配置します。**

  注: パーツ一覧は、デザインから情報を取得して自動的に設定されます。

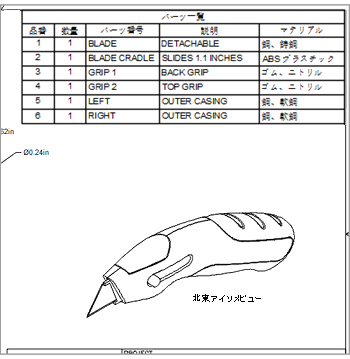

  配置されたパーツ一覧。**
5. パーツ一覧がいくつかの図面ビューに広がる場合は、ビューを移動して重複部分をなくします。
異尺度対応バルーンを作成します。
1. [表]ツールバーで、[バルーン]をクリックします。

  [バルーン]コマンドは、[表]ドロップダウンリストにあります。**
2. 北東アイソメビューで、コンポーネントのエッジを選択します。
3. クリックしてバルーンを配置します。
4. 北東アイソメビューでパーツ一覧のすべての項目に番号が付けられるまで、コンポーネントの選択を続けます。

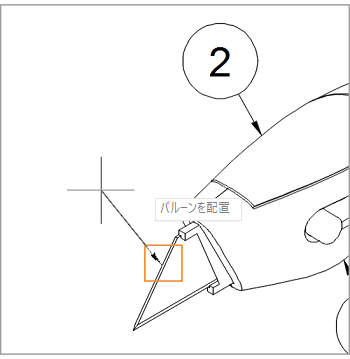

  バルーンを配置します。**
5. 終了したら、Esc を押します。
パーツ一覧について
コンポーネントのパーツ番号と説明は、[モデル]作業スペース内の[プロパティ]ダイアログで修正できます。このダイアログにアクセスするには、ブラウザでコンポーネントを右クリックし、右クリックトメニューから[プロパティ]を選択します。

[モデル]作業スペースでコンポーネントの名前やプロパティを変更した場合、図面を保存されたモデルに関連付けると、変更内容が図面に適用されます(「アクティビティ 7: 関連付けに基づいて図面を更新する」を参照)。

注: パーツ一覧テーブルは編集やカスタマイズができません。
