穴とねじ

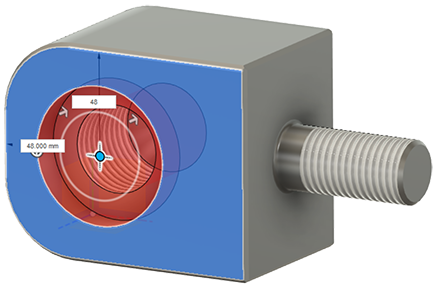

[デザイン] > [ソリッド] > [作成] パネルのツールを使用すると、単純、ざぐり、または皿穴の各ドリル穴を作成し、Fusion の円柱ソリッド ジオメトリにねじを追加できます。
次のツールを使用して、ソリッド ボディに穴とねじを作成することができます。
- 穴
- ねじ
注: 一部のツールは、 [ジェネレーティブ デザイン] 、 [シミュレーション] 、および [製造] の各作業スペースにも表示されます。ツールの編成は、各作業スペースで異なります。
次のことを指定できます。
- 穴を配置する位置と範囲
- 穴をカスタマイズするための、穴のタイプ、タッピング タイプ、先端角度、深さ、直径、および角度設定
- ねじの長さ、オフセット、タイプ、サイズ、指定、クラス、およびサイズ
- ねじが装飾であるか正確にモデル化されているか
穴
[穴] ツールは、ソリッド ボディに単純、ざぐり、皿穴の各ドリル穴を定義します。
ねじ
[ねじ] ツールは、円柱ソリッド ジオメトリにめねじまたはおねじを追加します。
ねじライブラリ
ねじライブラリには、 [ねじ] および [穴] ツールに値を指定するねじ定義が格納されます。
- パブリック ライブラリには、組み込みの Autodesk ねじ定義が含まれています。
- 作成したカスタムねじ定義は、ハブ ライブラリに保存されます。カスタムねじは、ハブ メンバーと自動的に同期されます。
[ツール > ユーティリティ] タブの [ねじライブラリを管理する] を使用して、カスタムねじを参照、作成、編集、削除します。[ねじ] または [穴] ダイアログの [ねじライブラリ] セレクタからライブラリを開き、ねじを参照し、 [選択] で選択を適用することもできます。
手順については、「ねじライブラリを管理する」を参照してください。
