安全率の結果
すべてのオブジェクトには、その構築材料に依存する応力限界があります。[安全率]は、デザインが意図した用途に対して適切であるかどうかを評価するために使用される、重要な結果です。安全率は、適用荷重がかかった場合に、設計が破壊、曲がり、破損がなく耐えられそうかどうかを示します。所定の材料、製造プロセス、およびアプリケーションで、安全率をどう設定すべきかに影響するさまざまな基準と考慮事項があります。
[安全率]の結果は、次のスタディ タイプで生成されます。
- 非線形静的応力
- 静的応力
- 熱応力
多くの場合、設計者は用途に応じて 1.5 ～ 6 の最小安全率を取り入れます。設計安全率のコンプライアンスは、予想される最大荷重シナリオに基づいています。ただし、特定のケースでは安全率をより小さく、またはより大きくする対象となる可能性があります。
設計安全率は、通常 1.0 を十分余裕をもって超えた数値です。安全率が 1 未満の場合は、何らかの破壊が生じることを示します(永久変形または破断)。安全率がちょうど 1.0 の場合、実際の応力は材料の強度限界に等しくなることを示し、設計に破壊が生じる寸前であることを意味します。

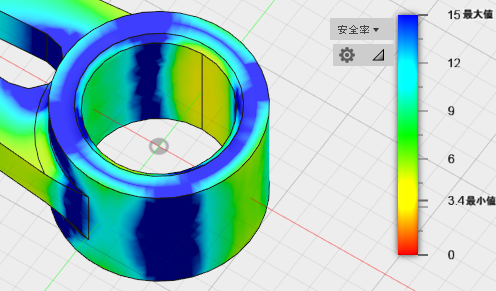

安全率のプロットの凡例の結果は、既定で 0 ～ 15 の範囲になります。また、追加のチェック マーク、数値、および凡例スケールの最小値は、実際の最小安全率の結果を示します。たとえば、次の凡例では最低の安全率の結果は 3.4 であることを示します。

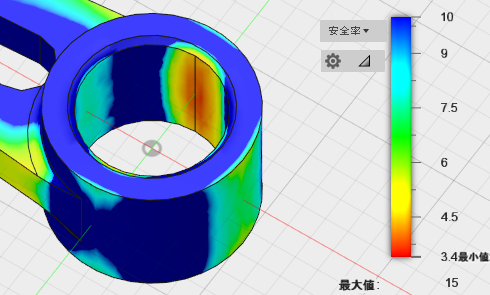

を選択します。たとえば、余白領域が確実に赤で表示されるように、最小値を 0 ではなく 1 に設定することができます。または、凡例で示される安全率の実際の最小結果を、最小値として設定することもできます。このオプションは、臨界領域を簡単に確認できるようにするために、大きさに関係なくモデルの最小安全率の領域を赤でレンダリングします。最後に、実際の最大安全率が 15 より大幅に小さい場合は、指定した最大の凡例値を小さくすることを考慮してください。これにより、結果の色のスペクトルがよりはっきりと生成されます。そうでない場合、最大安全率の領域は、濃い青色でレンダリングされません。特定の値(たとえば 6 など)を上回るすべての結果を濃い青で表示するようにして、これらの結果は安全であることを示すこともできます。状況に応じて凡例の最大値を指定します。次のイメージは、前のイメージの解析結果を示していますが、最小の凡例の値を 3.4、最大を 10 に設定しています。(ソフトウェアが出力する最大値は指定された範囲を超えるため、ラベルに最大値: 15 として凡例の下に追加されます):
設計の一部の領域が降伏しても、必ずしもパーツが破壊されることにはなりません。ただし、予想される最大負荷を頻繁に繰り返したり、またはパーツ体積降伏のパーセンテージが比較的大きい場合は、破壊の可能性が高くなります。それぞれの状況の評価には工学的な原理や経験が利用されます。詳しくは、「設計安全率の選択に影響を与える要因」ページを参照してください。**
