チュートリアル: 非線形静的応力解析

このチュートリアルでは、荷重が大きいテーパ付き梁に対して非線形静的応力スタディを実行する方法を示します。モデルとシミュレーション スタディには次の特徴があります。

• 高強度/低合金鋼材料は、Fusion の非線形マテリアル ライブラリから使用できます。この材料には、塑性応力 - ひずみ曲線が定義済みです。
• 梁には、上部フランジの中央部分に作用する下向きの 300 kN の力がかかっています上面は、フランジの目的の部分に荷重を制限するために分割されています。
• 梁は、両端にある短い下部面に拘束されています。1 つの支持が完全に固定され、もう 1 つは縦方向および横方向に保持されています(梁が変形すると軸方向に自由に浮動します)。

このチュートリアルの内容

• 非線形静的応力スタディを作成し、線形動作を示す材料で作成された梁に荷重がどのように影響するかを確認します

• 材料を選択し、非線形動作を示すことを確認します

• 拘束と荷重を適用し、荷重下での梁のエクスペリエンスをシミュレートします

• 非線形静的応力解析を実行し、選択した材料で梁が荷重を支持できるかどうかを確認します。

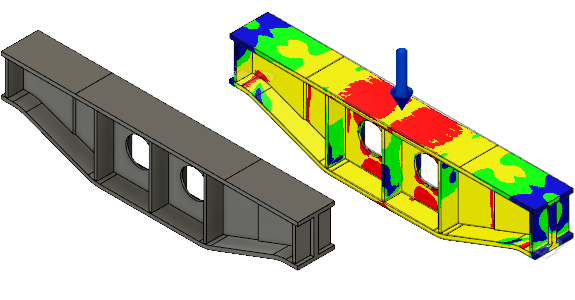

  元のモデルの支持梁(左)。非線形静的応力の安全率の結果(右)。
