チュートリアル

この学習コンテンツは、Fusion の各解析タイプのシミュレーション プロセスを説明する一連のチュートリアルで構成されています。チュートリアルは、実際の有限要素解析(FEA)状況を示します。提供されている CAD モデルを使用して、シミュレーション ツールと一般的なワークフロー手順について学びます。

すべてのシミュレーション スタディはクラウド上で実行され、そのためにクラウド コンピューティング サービスを使用します。

モデル データセット

各チュートリアルでは、必要な Fusion モデル データセットを特定し、開く方法を示しています。ソース ファイルは修正できません。読み取り専用です。各チュートリアルのデータセットを個人用にコピーして、使用してください。

チュートリアルの編成

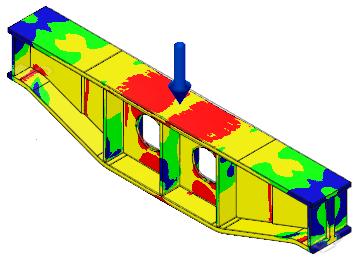

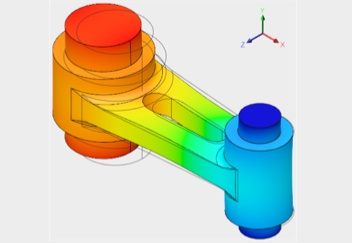

	静的応力解析のチュートリアル このチュートリアルでは、完全拘束および部分的非拘束の接続ロッド アセンブリに対して 2 つの解析を実行して、静的応力解析の結果を比較し、[剛体モードを解除]オプションによってどのようにモデルが安定化するのかを確認します。

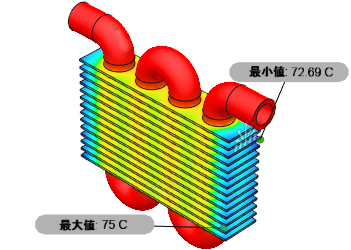

	熱解析のチュートリアル このチュートリアルでは、ラジエーターに対して熱解析を実行して、安全要件を満たしているかどうか判断します。シミュレーション モデルを編集して別の熱解析を実行し、2 つのデザインの結果を比較します。
	シェイプ最適化解析のチュートリアル このチュートリアルでは、ロボットのグリッパー アームに対してシェイプ最適化解析を実行して、材料を 40% 削減しながら、グリップするサーフェスが圧縮荷重に耐えられるようにします。ジオメトリを[デザイン]作業スペースで修正し、新しいデザインに対して静的応力解析を実行します。

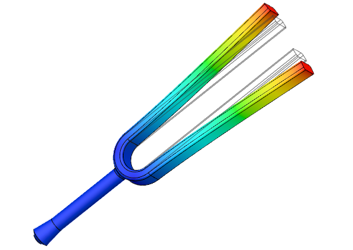

	モード周波数解析のチュートリアル このチュートリアルでは、モード周波数解析を実行して、音叉の最初の基本的な振動モードの周波数を判断します。モデルを[デザイン]作業スペースで編集して、音叉のピッチを 440 Hz に調整します。
	構造座屈解析のチュートリアル このチュートリアルでは、塑性テーブルに対して構造座屈解析を実行して、適用した荷重でひずむかどうかを判断します。材料を変更して再テストし、モデルを再設計せずにひずみを取り除くことができるか確認します。
	電子部品の冷却のチュートリアル このチュートリアルでは、電子部品の冷却解析を実行して、ヒート シンクとファンを使用して電源筐体内のコンポーネントの温度を下げる方法を確認します。

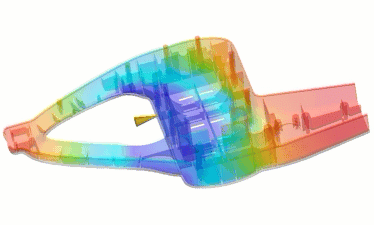

	射出成形シミュレーションのチュートリアル このチュートリアルでは、射出成形シミュレーションを実行して、高品質のパーツを生成するために生け垣トリマ モデルの射出成形が可能かどうかを確認します。射出位置を変更し、問題のあるリブの厚さを増して再テストし、修正によって結果が改善するかどうかを確認します。
	熱応力解析のチュートリアル このチュートリアルでは、シミュレーション モデル上のジオメトリを修正して、ディスク ブレーキ ロータ モデルの 1/8 のバリエーションを作成します。対称を使用することで、時間と手間を節約します。拘束と荷重を適用し、モデルを解析して、荷重の結果としてブレーキ ロータが生成されるか判断します。
	非線形静的応力解析のチュートリアル このチュートリアルでは、非線形挙動を生じる材料をデータベースから選択し、高荷重のテーパ梁に対して非線形静的応力解析を実行して、荷重に耐えられるかを確認します。

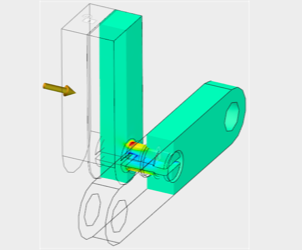

	動的イベント シミュレーションのチュートリアル このチュートリアル シリーズでは、動的な解析を設定して、時間の経過に伴うイベントの効果を確認する方法を学習します。さまざまな状況に合わせて拘束と荷重を設定する方法を学習し、ユーザ独自のモデルに発展させることができます。

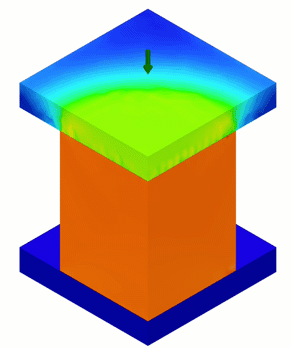

	準静的イベント シミュレーションのチュートリアル このチュートリアルでは、ランプ荷重を受ける 1/4 対称の銅ビレットによって発生する応力を確認する方法を学習します。さまざまな状況に合わせて拘束と荷重を設定する方法を学習し、ユーザ独自のモデルに発展させることができます。
