- コンポーネント タグ(Component Tags)アトリビュート エディタ ウィジェットを表示するには、ジオメトリを選択し、アトリビュート エディタ(Attribute Editor)でシェイプ ノード タブ(pCube1 など)をクリックし、コンポーネント タグ(Component Tags)領域を拡張します。

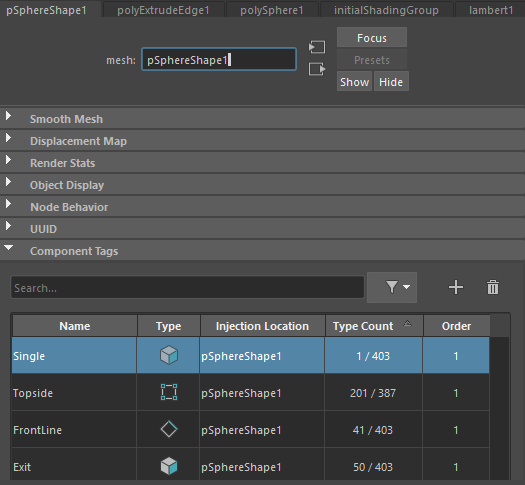

アトリビュート エディタ(Attribute Editor)のコンポーネント タグ(Component Tags)テーブル
アトリビュート エディタ(Attribute Editor)のシェイプ ノードからコンポーネント タグ(Component Tags)のメンバーシップを編集するには、このテーブルを使用します。オブジェクトにコンポーネント タグを追加するには、「ジオメトリにコンポーネント タグを割り当てる」を参照してください。
| 列の名前 | 機能 |
|---|---|
| 検索フィールド | 名前を入力して、割り当てられたコンポーネント タグ(Component Tags)を検索します。エクスプレッションを使用して検索することもできます。「コンポーネント タグ エクスプレッション」を参照してください。 |
フィルタ(Filter)
|
クリックしてメニューを展開し、検索を次のジオメトリ タイプに制限できます:
注: このオプションは既定ではオンになっており、最新のタグのみが表示されます。最終のみ(Final Only)をオフにすると、これまでに作成した名前と同名のすべてのタグが表示されます。
|
追加(Add)
|
クリックすると、コンポーネント タグ(Component Tags)テーブルにエントリを追加できます。コンポーネントが選択されている場合は、選択されたコンポーネントが新しいタグに追加されます。「ジオメトリにコンポーネント タグを割り当てる」を参照してください。 |
除去(Remove)
|
現在選択されているコンポーネント タグ(Component Tag)をシーンから削除します。 |
| 名前(Name) | 対応するコンポーネント タグ(Component Tag)の名前。
名前の横に * (アスタリスク)が付いている場合は、上流から取得されたコンポーネント タグ(Component Tag)が変更されています。 |
| タイプ(Type) | この列のアイコンは、コンポーネント タグ(Component Tag)のタイプに対応しています。
|
| 射出位置(Injection Location) | デフォーマのオリジナルの位置です。 |
| タイプの数(Type Count) | コンポーネント タグ(Component Tag)に含まれているコンポーネントの数を、コンポーネント タグ(Component Tag)カテゴリ内のコンポーネントの総数で除算した値。
たとえば、コンポーネント タグ(Component Tag)となるフェースが 1 つ含まれている立方体は、このフィールドに 1/6 と表示されます。 |
| 順序(Order) | 射出ノードのデフォメーション チェーンにおける、コンポーネント タグ(Component Tag)の位置のシーケンス。最も小さな値が、最も上流を示します。 |
頂点
エッジ
フェース
メニューの最終のみ(Final Only)オプションを使用して、最新のタグのみを表示します。このオプションは既定でアクティブになっており、最後に作成したタグのみがコンポーネント タグ テーブルに表示されます。

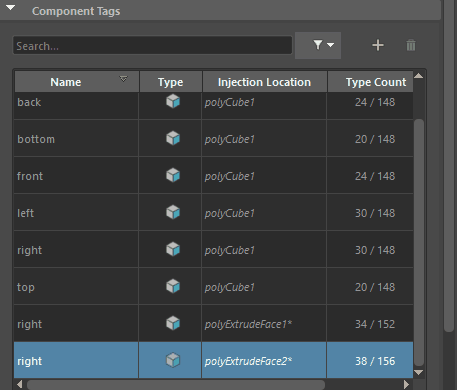

最終のみ(Final Only)を使用してコンポーネント タグの複数のバージョンを表示または非表示
コンポーネント タグ(Component Tag)テーブルの右クリック メニュー
任意の行を右クリックして、コンポーネントの選択(Select Components)、作成(Create)、削除(Delete)、名前の変更...(Rename...)オプションとコンポーネント(Components)ロールアウトを含むメニューを表示します。詳細については、「コンポーネント タグを使用してデフォーマ セットのメンバーシップを編集する」を参照してください。
- コンポーネントの選択(Select Components)
- クリックすると、ノード(Node)フィールドに表示されるノードにフォーカスできます。
- タグを修正(Modify Tag)オプション
- 次の右クリック オプションを使用すると、コンポーネントタグ(Component Tags)を更新できます。
-
- 名前の変更...(Rename...)
- 名前の変更(Rename)をクリックすると、ウィンドウが開き、選択したコンポーネント タグ(Component Tag)の新しい名前を入力することができます。
- 削除(Delete)
- リストからコンポーネント タグ(Component Tag)を削除します。
- 複製(Duplicate)
- コンポーネント タグをコピーします。
- マージ(Merge)
-
選択したコンポーネント タグのメンバーシップを 1 つにまとめます。[Ctrl]キーまたは[Shift]キーを押しながら複数のコンポーネント タグを選択し、選択したタグに基づいて新しい結合タグを作成します。タグを結合しても、既存のタグは上書きされません。
マージ(Merge)オプションは、複数のタグを選択した場合にのみ、コンポーネント タグ(Component Tags)の右クリック メニューに表示されます。
- タグ コンポーネントを修正(Modify Tag Component)オプション
- 以下の右クリック オプションを使用すると、コンポーネント タグ(Component Tags)のコンポーネント タイプを更新できます。
-
- 選択項目の追加(Add Selected)
- 選択したコンポーネントを対応するコンポーネント タグ(Component Tag)グループに組み込みます。
- 選択項目の除去(Remove Selected)
- 選択したコンポーネントを、対応するコンポーネント タグ(Component Tag)グループから除外します。
- 選択項目に置き換え(Replace with Selected)
- 選択したコンポーネントを選択したコンポーネントに変更します。
- クリア(Clear)
- 選択したコンポーネントを、対応するコンポーネント タグ(Component Tag)グループから削除します。
- タグ コンポーネントを変換(Convert Tag Components)オプション
- 次の右クリック オプションを使用すると、対応するコンポーネント タグ(Component Tag)で使用されているコンポーネントのタイプを更新できます。コンポーネント タグ(Component Tag)をもう一度選択して、新しいコンポーネント タイプに更新されていることを確認します。
-
- フェース/エッジ/頂点に変換(Convert to Faces/Edges/Verts)
- 対応するコンポーネント タグ(Component Tag)のコンポーネント タイプを、選択したタイプに変更します。
