External カテゴリ

この参照ページは、次の概要トピックと関連付けられています

	「ゲームプレイを作成する > Lua と Flow: 選び方」
	「ゲームプレイを作成する > Flow を使用したビジュアル プログラミング > フロー評価について」
	「ゲームプレイを作成する > Flow と Lua の間で通信する」

サブカテゴリ

Input このカテゴリには、自分のグラフ以外(他のフロー グラフや Lua スクリプト内)で設定されているデータ値にアクセスするのに使用できるノードが含まれています。

Output このカテゴリには、自分のグラフのデータ値を他のフロー グラフや Lua スクリプトで利用可能にするために使用できるノードが含まれています。

ノード

External In Event このノードは、このフロー グラフが特定の名前の外部イベントを受け取るたびにイベントをトリガします。

出力
		Out		event	このイベントは、指定された名前の外部イベントが発生したときにトリガされます。
変数
		Event Name		string	このノードをトリガする外部イベントの名前です。

レベル フローでこのノードを使用すると、Level > Trigger Level Flow Event ノードを使用して、その他のフロー グラフから外部イベントをトリガできます。

このノードをユニット フロー グラフ、エンティティに割り当てるフロー グラフ、またはフロー サブルーチンで使用すると、新しい入力イベント接続が、このユニット、他のフロー グラフ内のエンティティまたはサブルーチンを表すフロー ノードで、使用可能になります。その新しい入力接続のときにその他のフロー グラフがイベントを渡すたびに、この外部イベント ノードが、ユニット、エンティティまたはサブルーチンのフロー グラフ内でトリガされます。

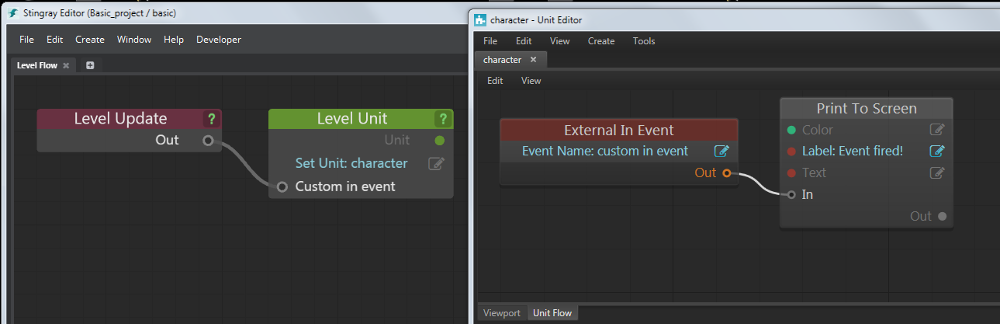

たとえば、次の図は、custom in event という名前の External In Event ノードを含むユニット フロー グラフを示します。このユニット用の Data > Level Unit ノードがレベル フロー グラフで使用されているときは、自動的に同じ名前の入力イベントが提供されます。レベル フロー内のイベント入力をトリガすると、ユニットのフロー グラフの評価が External In Event ノードから開始されます。

External In Event

さらに、stingray.Level.trigger_event()、stingray.Unit.flow_event() または stingray.FlowComponent.flow_event() を呼び出すことで、この外部イベントを Lua からトリガできます。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

External Out Event このノードは、指定された名前の外部イベントを発行します。

変数
		Event		string	発行する外部イベントの名前です。
入力
event		In			このイベントがこのノードの評価をトリガします。

このノードをユニット フロー グラフ、エンティティに割り当てるフロー グラフ、またはフロー サブルーチンで使用すると、新しい出力イベント接続が、このユニット、他のフロー グラフ内のエンティティまたはサブルーチンを表すフロー ノードで、使用可能になります。このユニット、エンティティまたはサブルーチンのフロー グラフがこの External Out Event にイベントを渡するたびに、他のフロー グラフ内の新しい出力イベント ポートからイベントが発行されます。

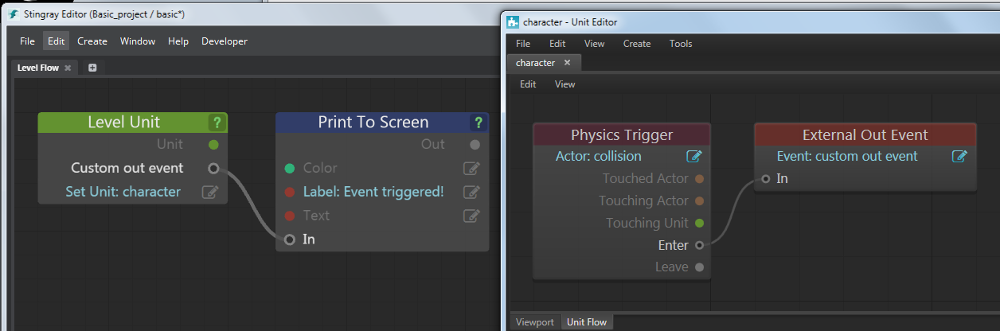

たとえば、次の図は、custom out event という名前の External Out Event ノードを含むユニット フローを示します。このユニット用の Data > Level Unit ノードがレベル フロー グラフに含まれているときは、同じ名前の出力イベントが自動的に提供されます。ユニット フロー内の External Out Event ノードをトリガすると、レベル フローの評価がレベル ユニット ノードのイベント出力から開始されます。

External Out Event

Unit Flow Editor でのみ使用可能です。

Flow Subroutine プロジェクトの個別のフロー リソース ファイルに格納されているロジックのグラフをカプセル化します。

変数
		Flow		resource	フロー リソース ファイルです。
入力
event		Enable			ポートに公開された入力イベントです。
event		Disable			ポートに公開された入力イベントです。

外部の入出力ノードを使用して定義された入出力は、サブルーチン ノードで公開されます。

Unit Flow Editor、Level Flow Editor、External Flow Editor で使用可能です。

Level Event レベル内のポートの指定された名前を持つタイプ イベントの出力ポートを公開します。

変数
		Event		string
入力
event		In			このイベントがこのノードの評価をトリガします。

Unit Flow Editor でのみ使用可能です。
