작업 3: 쉐이프 최적화 기준 설정 및 해석

이 작업에서는 모델링 구속조건을 정의하여 쉐이프 최적화 디자인이 특정 디자인 기대치를 충족하도록 합니다. 이 문제의 목표는 원래 질량의 약 40%에 해당하는 최종 형상을 생성하는 것입니다. 이 목표를 정확하게 달성하려면 메쉬 크기를 줄입니다.

이 작업에서는 다음을 수행합니다.

• 쉐이프 최적화 대상 질량을 40 %로 설정하여 재질 요구사항 줄이기
• 보다 정확한 결과를 얻기 위해 메쉬 크기를 1mm로 줄이기
• 학습 해석
• 하중 경로 임계도 결과를 검토하여 적용된 하중에 저항하는 데 중요한 모형의 영역 식별

쉐이프 최적화 전 그리퍼 암(왼쪽) 및 쉐이프 최적화 후 그리퍼 암(오른쪽).

필수 조건

• 작업 2가 완료되었습니다.

단계

1. 쉐이프 최적화 대상 질량을 40%로 설정합니다.

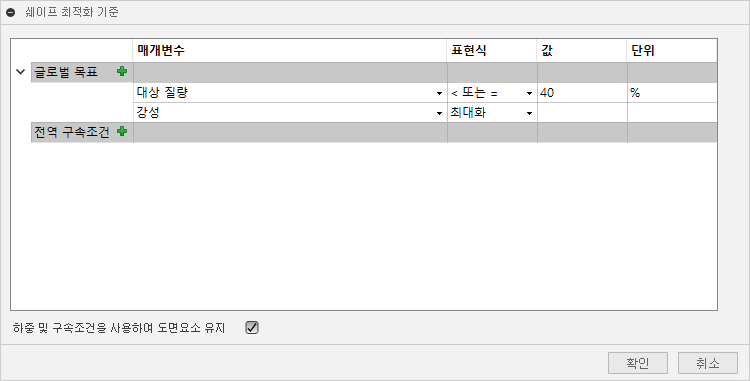

   1. (시뮬레이션 작업공간 > 설정 탭 > 쉐이프 최적화 패널 > 쉐이프 최적화 기준)을 클릭하여 쉐이프 최적화 기준 대화상자를 엽니다.
   2. 쉐이프 최적화 기준 대화상자에서 대상 질량을 40%로 설정합니다.


   3. 확인을 클릭하여 변경 사항을 수락하고 대화상자를 닫습니다.

2. 메쉬 크기를 1mm로 줄입니다.

   1. (시뮬레이션 작업공간 > 설정 탭 > 관리 패널 > 설정)을 클릭하여 설정 대화상자를 엽니다.
   2. 대화상자의 왼쪽에서 메쉬를 선택하여 메쉬 패널로 전환합니다.
   3. 절대 크기를 선택합니다.
   4. 절대 크기를 1mm로 변경합니다.
   5. 확인을 클릭하여 명령을 수락하고 대화상자를 닫습니다.

3. 학습을 해석합니다.

   1. (시뮬레이션 작업공간 > 설정 탭 > 해석 패널 > 해석)을 클릭하여 해석 대화상자를 엽니다.
   2. 해석할 학습을 선택합니다.
   3. 1개 학습 해석을 클릭하여 분석을 시작하고 해석 대화상자를 닫습니다.
   4. 분석이 완료되면 닫기를 클릭하여 작업 상태 대화상자를 닫습니다.

      결과 탭이 자동으로 열리므로 결과를 볼 수 있습니다.

4. 하중 경로 임계도에 대한 결과를 검토합니다.

   1. 브라우저에서 쉐이프 최적화 설정을 확장합니다.
   2. 대칭 평면 1 옆에 있는 을 클릭하여 결과를 보다 쉽게 검토할 수 있도록 대칭 평면을 숨깁니다.

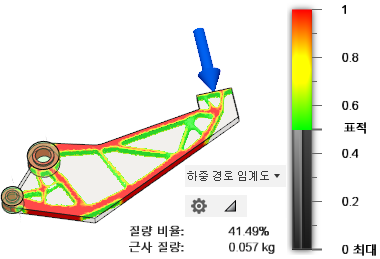

   3. 하중 경로 임계도 결과를 검토합니다.

      중요하지 않은 것으로 간주되는 영역이 최적화된 쉐이프에서 어떻게 제거되었는지 확인합니다.





작업 3 요약

이 작업에서는 다음을 수행했습니다.

• 쉐이프 최적화 대상 질량을 40 %로 설정하여 재질 요구사항 줄이기
• 메쉬 크기를 1mm로 줄여 보다 정확한 결과를 제공
• 학습을 해결함
• 하중 경로 임계도 결과를 검토하여 적용된 하중에 저항하는 데 중요한 모형의 영역 식별
