사출 성형 시뮬레이션의 안내 결과

안내 결과는 사출 성형 주기의 보압 및 냉각 단계 말단에서 생성됩니다. 안내 결과는 제공된 학습 조건 하에서 다음과 같은 사출 성형 시뮬레이션에 대한 기본 질문에 답변을 제공합니다.

• 부품이 얼마나 잘 채워집니까?
• 시각적 결함이 있으며 이러한 결함이 미적 면에 있습니까?
• 얼마나 많이 뒤틀립니까?

안내 결과에서 데이터를 해석하고 답변을 제공합니다. 또한 결과 분석에 따라 결과를 향상시키기 위해 수행할 수 있는 단계에 대한 제안 사항이 안내 결과에 표시됩니다.

결과 이름	예	표시 내용	액세스

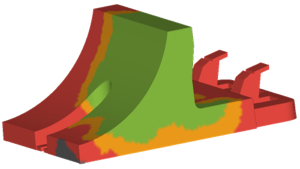

채우기		정의된 학습 설정에서 중공이 잘 채워지는 정도입니다.	결과 도구막대의 안내 결과 명령

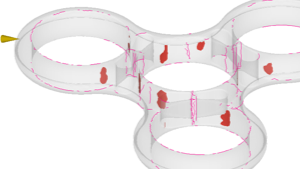

시각적 결함		부품에 싱크 표식과 용접 선이 있을 가능성. 이러한 가능성은 부품의 모양 및 구조적 무결성에 영향을 미칠 수 있습니다. 미적 면을 정의한 경우 이 결과를 통해 모든 면과 미적 면을 구분할 수 있습니다.	결과 도구막대의 안내 결과 명령

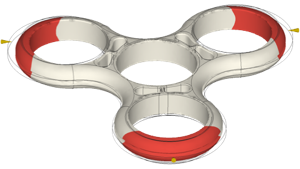

뒤틀림		부품이 뒤틀릴 수 있는 정도와 뒤틀림이 발생할 가능성이 높은 위치. 범례에서 슬라이더를 사용하여 디자인 사양에 맞게 뒤틀림 공차를 조정할 수 있습니다.	결과 도구막대의 안내 결과 명령

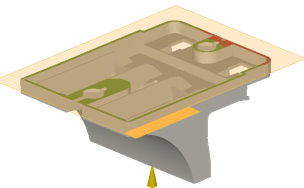

평평함		플랫 평면에 상대적으로 지정된 면의 평평한 정도. 이 결과를 통해 부품이 조립품의 일치하는 구성요소에 얼마나 잘 맞는지를 파악할 수 있습니다.	범례 위의 드롭다운 옵션
