Fluxos de trabalho de configuração

Depois de criar Configurações no Fusion, você poderá usá-las em vários fluxos de trabalho em outros espaços de trabalho no Projeto configurado e em outros documentos de projeto.

Fluxos de trabalho de projeto

Na espaço de trabalho Projeto, é possível:

• Insira uma Configuração como um Componente configurado em qualquer outro documento de projeto.
  • Configure o recurso Inserir de um Componente configurado para usar diferentes Configurações como sua origem e criar montagens configuráveis.
  • Use montagem ferramentas no espaço de trabalho Projeto para posicionar um Componente configurado relativo a gabaritos, fixações ou suportes de trabalho.
• Derive componentes ou objetos de uma Configuração em qualquer outro documento de projeto.
  • Configure a supressão de um recurso Derivar configurado.
  • Use as ferramentas de modelagem no espaço de trabalho Projeto para preparar geometria derivados de uma Configuração para simulação ou fabricação.

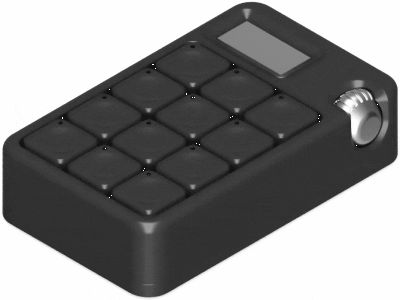

Fluxos de trabalho de renderização

Na espaço de trabalho Renderização em um Projeto configurado, é possível:

• Ative qualquer Configuração definida na Tabela de configuração.
• Crie imagens renderizadas de cada Configuração.

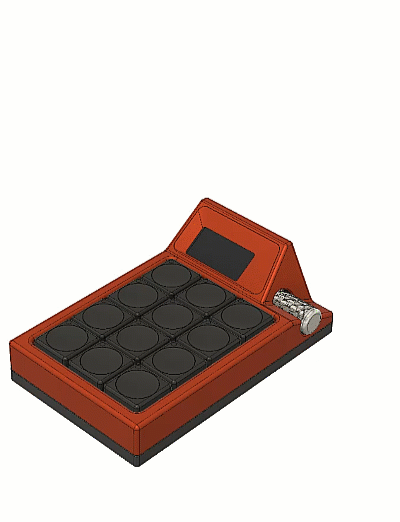

Fluxos de trabalho de animação

Na espaço de trabalho Animação em um Projeto configurado, é possível:

• Ative qualquer Configuração definida na Tabela de configuração.

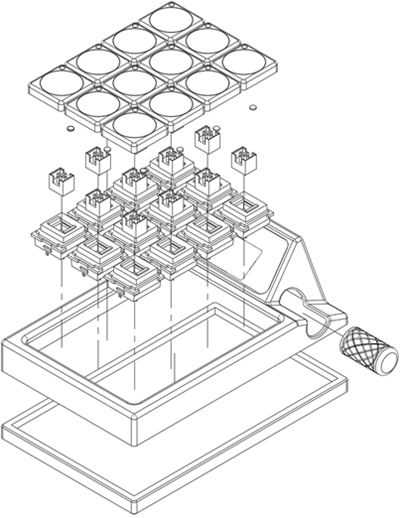

• Crie, anote e documente vistas explodidas e animações para cada Configuração.
• Crie vistas explodidas Desenhos a partir de animações de Storyboard para cada Configuração.

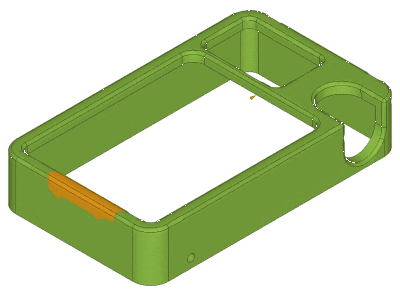

Fluxos de trabalho de Simulação

No espaço de trabalho Simulação em um Projeto configurado, é possível:

• Ative qualquer Configuração definida na Tabela de configuração.
• Crie e solucione estudos Simulação para cada Configuração.
• Copie Simulação estudos de uma configuração para outra.
• Comparar Simulação resultados de diferentes Configurações.

Fluxos de trabalho de design generativo

No espaço de trabalho Projeto generativo em um Projeto configurado, é possível:

• Ative qualquer Configuração definida na Tabela de configuração.
• Crie e solucione Estudos de design generativo para cada Configuração.
• Copie Estudos de design generativo de uma Configuração para outra.
• Comparar Resultados do Projeto generativo de diferentes Configurações.

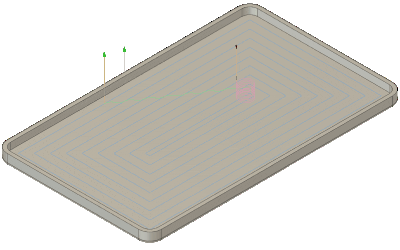

Fluxos de trabalho de manufatura

Na espaço de trabalho Manufatura em um Projeto configurado, é possível:

• Ative qualquer Configuração definida na Tabela de configuração.
• Crie Setups e gere Percursos para qualquer método de manufatura para cada Configuração.
• Crie Modelos de fabricação para cada Configuração.

Na espaço de trabalho Manufatura em um documento de projeto separado, é possível:

• Crie Setups e gere Percursos para qualquer método de manufatura para cada Componente Configurado inserido no projeto.
• Crie Setups e gere Percursos para qualquer método de manufatura para cada recurso de Derivação configurada no projeto.

Fluxos de trabalho de desenho

A partir de um Projeto configurado, é possível:

• Crie, cota e anote um Desenho para:
  • Uma única Configuração.
  • Duas ou mais Configurações em folhas separadas.
  • Duas ou mais Configurações na mesma folha.
  • Um desenho tabulado que representa o conjunto completo de Configurações com uma tabela de pesquisa em uma única folha.
• Use Alternar configuração para:
  • Alterne todos os conjuntos de vistas em todo o documento Desenho, atualize cotas e anotações e, em seguida, Salvar como para criar desenhos similares para cada Configuração.
  • Alterne um único Conjunto de vistas em uma folha duplicada.
  • Alterne um único Conjunto de vistas em uma folha com vários conjuntos de vistas de configurações.

Fusion Manage Fluxos de trabalho

A partir de um Projeto padrão, é possível:

• Atribua Números de item a Componentes configurados e seus componentes externos.
• Gerencie os pedidos de liberação e alteração de Componentes configurados e seus componentes externos.
