Quebrar vistas

No espaço de trabalho Desenho em Fusion, é possível utilizar o comando Quebrar vista para exibir peças longas ou altas como uma vista quebrada. É possível quebrar vistas base, projetadas e de corte.

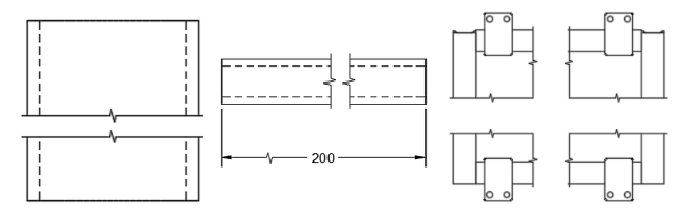

Uma vista quebrada encurta uma vista de desenho existente ao remover uma parte do projeto e indicar a seção ausente no desenho. Usando vistas quebradas, é possível exibir a vista de desenho em uma escala maior em uma folha de desenho de tamanho menor.

Também é possível quebrar a vista quando a vista do componente contiver amplas áreas de geometria sem nenhuma particularidade. Por exemplo, talvez você precise criar anotações em nas duas extremidades de um eixo, mas a parte central do eixo não tem operações.

É possível utilizar quebras de vista em qualquer lugar ao longo do comprimento do componente. Também é possível usar várias quebras em uma única vista de desenho.

As vistas secundárias projetadas herdam automaticamente quaisquer quebras da vista principal.

Nos desenhos ASME, as linhas de cota que passam por uma vista quebrada, onde ambos os pontos residem fora da área removida pela quebra, são modificadas com um símbolo de quebra para coincidir com as linhas de quebra da vista.

Especifique a orientação da quebra - vertical ou horizontal, os pontos inicial e final da quebra e o tamanho da folga entre as seções restantes do desenho.
