Novos recursos do Autodesk® Civil 3D® 2021
O Autodesk® Civil 3D® 2021 contém os aprimoramentos e os recursos novos descritos a seguir.
Atualizações da eficiência do projeto
- Use os novos e aprimorados comandos de rede pressurizada para criar e editar redes pressurizadas com base no caminho.
- Para adicionar trechos de tubulação de rede pressurizada com base no caminho, selecione locais para definir o caminho ou selecione objetos ou peças existentes no desenho.
Quando você usa alças para editar trechos de tubulação a fim de alterar suas localizações e atualizar o caminho da rede pressurizada, as peças permanecem conectadas e os acessórios são atualizados com os tamanhos de peça disponíveis na lista de peças atual.

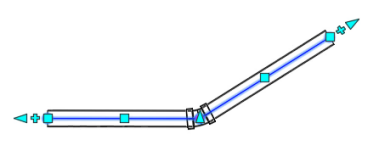

Editar um trecho de tubulação com base no caminho usando alças O acessório é atualizado automaticamente.
-
Adicione trechos de tubulação a uma rede pressurizada existente. Uma rede pressurizada com base no caminho pode conter vários trechos de tubulação.
Ao criar um trecho de tubulação, você tem a opção de criar um perfil de superfície para o trecho de tubulação seguir.
- Adicione cotovelos automaticamente ao criar trechos de tubulação.
- Adicione acessórios para criar trechos de tubulação que se cruzem. Para isso, selecione automaticamente na lista de peças atual o tamanho de acessório mais próximo.
- Adicione e remova cotovelos adicionando ou removendo automaticamente pontos de interseção e acessórios.
- Quebre ou mescle trechos de tubulação.
- Use a nova caixa de diálogo Configurações do perfil do trecho de tubulação para controlar o modo como um trecho de tubulação deve seguir uma superfície ou um perfil de superfície e para adicionar a rede pressurizada a um gráfico do perfil longitudinal novo ou existente.
- Para adicionar trechos de tubulação de rede pressurizada com base no caminho, selecione locais para definir o caminho ou selecione objetos ou peças existentes no desenho.
Atualizações de colaboração e de intercâmbio de dados
- Use fluxos de trabalho entre o Civil 3D e o InfraWorks para adicionar pontes a projetos de corredor. Se as pontes forem alteradas e publicadas novamente no InfraWorks, você poderá recarregá-las em seu desenho.
- Um projetista de rodovias pode projetar um corredor ou um alinhamento no Civil 3D; em seguida, um projetista de pontes pode abrir o desenho ou o conjuntos de dados IMX no InfraWorks e adicionar uma ponte.
- Quando a ponte for concluída no Civil 3D, o projetista da ponte poderá publicá-la em um conjunto de dados IMX, que poderá ser levado para o InfraWorks pelo projetista da estrada.

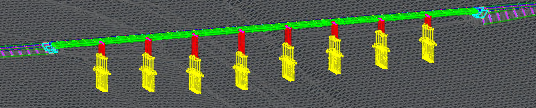

- Quando você abre no InfraWorks um conjunto de dados do Civil 3D que contém pontes, objetos de ponte são criados no desenho.
- Para controlar a aparência das pontes na vista da planta, use as configurações de camada Pontes para o Civil 3D, que podem ser definidas na caixa de diálogo Configurar InfraWorks - Configurações de intercâmbio do Civil 3D.

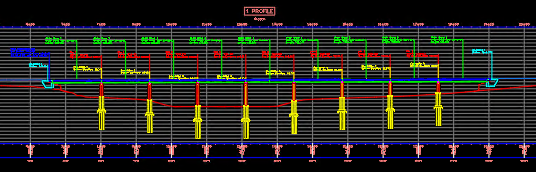

- É possível projetar pontes em um gráfico de perfil longitudinal para criar folhas de organização geral. Quando as pontes são projetadas em gráficos do perfil longitudinal, a aparência delas é controlada por meio de estilos de projeção de ponte.
- Se o conjunto de dados da ponte for publicado novamente a partir do InfraWorks, será exibida uma mensagem no Civil 3D e você poderá recarregar o conjunto de dados no desenho.
Para obter mais informações, consulte Sobre como trabalhar com pontes do InfraWorks no Civil 3D.
- A interoperabilidade entre corredores do Civil 3D e do InfraWorks foi aprimorada.
- Agora é possível criar componentes de corredor de estrada no InfraWorks a partir de corredores do Civil 3D.
Um componente de corredor de estrada representa o corredor projetado no Civil 3D e é somente leitura no InfraWorks.
- Quando um corredor do Civil 3D é levado para o InfraWorks como um componente de corredor de estrada, a geometria dos códigos de forma e dos códigos de vínculo é criada no modelo do InfraWorks. Você pode usar a caixa de diálogo Mapeamento de componentes do InfraWorks para especificar como os códigos são mapeados para materiais.
- Agora é possível criar componentes de corredor de estrada no InfraWorks a partir de corredores do Civil 3D.
- Agora, as opções estão disponíveis na caixa de diálogo Refinar conjunto de seleção para selecionar os túneis do InfraWorks e objetos genéricos. Agora os túneis do InfraWorks são levados para o Civil 3D como objetos de malha. Os dados do conjunto de propriedades são criados no Civil 3D para túneis e objetos genéricos do InfraWorks.

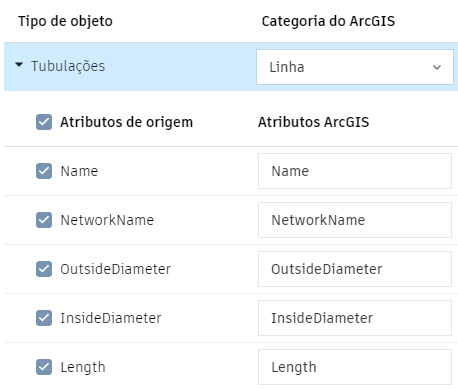

- Agora os comandos Publicar no ArcGIS e Exportar para FGDB permitem enviar propriedades de objeto como informações de atributo do ArcGIS.
- Os dados de projeto que serão usados com o Autodesk Collaboration para Civil 3D podem ser armazenados no data center da Europa. Para obter mais informações, consulte Perguntas frequentes sobre o data center da Europa.
Outras atualizações
- Agora a instalação do Dynamo para Autodesk Civil 3D é integrada à instalação do Civil 3D. Para obter mais informações, consulte Quais aplicativos e utilitários adicionais estão disponíveis para a instalação com o Autodesk Civil 3D?Quais aplicativos e utilitários adicionais estão disponíveis para instalação com o Autodesk Civil 3D?
- Foi adicionado suporte ao sistema de referência de coordenadas do Oregon (OCRS, Oregon Coordinate Reference System).
Integração das versões do Autodesk Civil 3D 2020 Update
Os recursos das versões do Autodesk Civil 3D 2020 Update descritos a seguir foram integrados ao Autodesk Civil 3D 2021. Para obter mais informações, consulte Novos recursos do Autodesk Civil 3D 2020.1 e Novos recursos do Autodesk Civil 3D 2020.2.
Atualizações de eficiência de projeto das versões do Autodesk Civil 3D 2020 Update
- Crie, edite e exporte vias de ferrovia. Para obter mais informações, consulte Ferrovias.
- As regras de projeto francesa e alemã são agora disponíveis para criação da aresta da plataforma ferroviária.
- O catálogo de AMV foi estendido para incluir AMVs franceses baseados nas normas da SNCF.
- Use novas opções para visualizar as redes de pressão no gráfico do perfil longitudinal.
- Use os aprimoramentos da análise da rede de gravidade, inclusive suporte a várias áreas de contribuição por estrutura.
- Use o novo recurso de mapeamento de parâmetros de estruturas de drenagem para mapear os parâmetros de peças do Gerador de peças para os parâmetros exigidos pelo comando Analisar rede de gravidade. Para obter mais informações, consulte Para mapear parâmetros de estrutura de drenagem para Análise da rede de gravidade.
Atualizações da eficiência de produção das versões do Autodesk Civil 3D 2020 Update
- Use os recursos de modelo de referência aprimorados para gerenciar estilos e configurações. Para obter mais informações, consulte Para configurar um template de referência.
- O comando Gerenciar atalhos aos dados foi atualizado para permitir a especificação de outro caminho de projeto de atalho aos dados quando o caminho atual ainda é válido.
- Use a nova variável de sistema denominada PipeNetworkSyncMode para controlar a sincronização de redes de tubulação de referência a dados ao abrir um desenho principal.
Atualizações de colaboração e de intercâmbio de dados das versões do Autodesk Civil 3D 2020 Update
- Leve dados do ArcGIS para desenhos do Civil 3D e salve novamente, publique e exporte dados para uso no ArcGIS. Para obter mais informações, consulte Sobre como trabalhar com dados do ArcGIS.
- Exporte as linhas de recurso para arquivos do LandXML e use os métodos aprimorados para importar linhas de recurso de arquivos do LandXML. Para obter mais informações, consulte Guia Exportar (caixa de diálogo Configurações de LandXML) e Guia Importar (Caixa de diálogo Configurações de LandXML).
- Colabore em projetos de atalho de dados no BIM 360 usando o direito ao Autodesk® Collaboration for Civil 3D®. Para obter mais informações, consulte Sobre o Autodesk Collaboration para Civil 3D.
- Acesse documentos em projetos do BIM 360 usando a guia Iniciar atualizada. Para obter mais informações, consulte Sobre a guia Iniciar do Civil 3D.
Outras atualizações das versões do Autodesk Civil 3D 2020 Update
- Foram feitas atualizações no comportamento de algumas opções de inclinação de sobreposição nas submontagens de reabilitação do corredor. Para obter mais informações, consulte Atualizações para as Submontagens de reabilitação de obra linear.
- Na guia Caixa de ferramentas do Toolspace, você pode encontrar relatórios com informações de lote no sentido anti-horário.
- Foram incluídos novos arquivos de normas de projeto baseados nas normas de projeto de rodovia da American Association of State Highway and Transportation Officials (AASHTO) 2018.
- Foram incluídos recursos contidos nas atualizações do Dynamo, inclusive o Dynamo Player. Para obter mais informações, consulte Novos recursos do Dynamo para Autodesk Civil 3D 2020 Update 1 e Novos recursos do Dynamo para Autodesk Civil 3D Update 2.
Novos recursos do Autodesk® AutoCAD® 2021
Para obter informações sobre os novos recursos do AutoCAD, consulte o tópico Novidades do AutoCAD 2021, o vídeo Visão geral dos novos recursos do AutoCAD 2021 e o tópico Referência de variáveis de sistema e comandos novos do AutoCAD na Ajuda do AutoCAD.
Para obter informações sobre os novos recursos do AutoCAD, consulte o tópico Novidades do AutoCAD 2021, o vídeo Visão geral dos novos recursos do AutoCAD 2021 e o tópico Referência de variáveis de sistema e comandos novos do AutoCAD na Ajuda do AutoCAD.
Novos recursos do Autodesk® AutoCAD® Map 3D 2021
Para obter informações sobre os novos recursos do AutoCAD Map 3D, consulte o tópico Novidades do conjunto de ferramentas do AutoCAD Map 3D 2021 na Ajuda do AutoCAD Map 3D.
