Vytvoří obrubu přidáním plochy plechu a ohybu k hraně nebo smyčce hrany na existující ploše. Příruba bude vytvořena pomocí uvedených možností pro základní parametry tvarů a využívá výchozích možností pro možnosti rozvinu, ohybu a rohu, není-li je nutné u nové obruby změnit. |
|
Přístup: |
Pás karet:
karta Plech
panel Vytvořit
Příruba
|
Tvar
Karta Tvar určuje:
- hrany, u kterých bude použita obruba,
- úhel obruby,
- poloměr ohybu,
- výšku obruby,
- základnu, od které je výška měřena,
- polohu ohybu vůči hraně.
Každá položka je vysvětlena dále v následujících částech.
|
Hrany |
|
|
Vybere jednu nebo více hran, u nichž bude použita příruba, nebo případně všechny hrany určené smyčkou hran kolem vybrané plochy. |
|
 |
Hrana Umožňuje výběr jedné nebo více jednotlivých hran, u kterých je použita příruba. |
 |
Smyčka Umožňuje výběr smyčky hrany a pozdější použití příruby pro všechny hrany vybrané smyčky. |
|
Úhel příruby |
|
Datové pole, které určuje úhel příruby k ploše obsahující vybrané hrany. Do tohoto pole lze zadat číselné hodnoty, vzorce, parametry nebo naměřené hodnoty. |
|
Poloměr ohybu |
| Datové pole, které určuje poloměr ohybu mezi přírubou a plochou obsahující vybrané hrany. Tato hodnota se vrátí k výchozímu parametru systému s názvem PoloměrOhybu, který je definován v dialogu Styly plechu. Do tohoto pole lze zadat číselné hodnoty, vzorce, parametry nebo naměřené hodnoty. |
|
Rozsah výšky |
|
|
Pomocí horního pole určete, zda je výška příruby definována určitou vzdáleností nebo výběrem geometrie Do. |
|
|
Použijte dolní pole k určení výšky obruby. Zadejte hodnotu a potvrďte číselné položky, vzorce, parametry nebo měřené hodnoty. Nebo můžete vybrat geometrii a později zadat hodnotu odsazení, tím umožníte obrubě, aby byla stanovena pozicí ostatní geometrie vaší součásti. |
|
|
Tip: Kliknutím v poli Rozsah výšky na položku Vzdálenost umožníte v grafickém okně dynamické přetažení výšky obruby.
|
|
 |

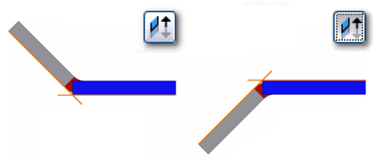

Obrátit směr Umožňuje obrátit směr příruby v případě, že je určená výška definována jako Vzdálenost. Poznámka: Tato funkce byla rozšířena tak, aby po výběru možnosti Obrátit směr byla použita hrana proti vybrané hraně při zachování všech ostatních vstupních parametrů příruby.
|
Následující ilustrace znázorňuje výsledky po výběru možnosti Obrátit směr.
|
Možnosti výškového údaje |
|
|
Existují tři možnosti výběru, které plochy budou sloužit jako základna měření výšky při určování výšky obruby. |
|
 |
Ohyb od průsečíku dvou vnějších ploch – změří výšku obruby od průsečíku vnějších ploch. V níže uvedené ilustraci oranžová čára označuje vnější plochy. |
 |
|
 |
Ohyb od průsečíku dvou vnitřních ploch – změří výšku obruby od průsečíku vnitřních ploch. V níže uvedené ilustraci oranžová čára označuje vnitřní plochy. |
 |
|
 |
Rovnoběžně s plochou detailu ukončení obruby – změří výšku příruby rovnoběžně s plochou příruby a tečně k ohybu. V níže uvedené ilustraci oranžová čára označuje tečnu ohybu kolmou na plochu obruby. |
 |
|
 |

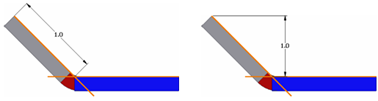

Zarovnané proti ortogonálnímu – tento ovládací prvek umožňuje určit, zda je měření výšky zarovnáno s plochou příruby nebo ortogonální k základní ploše. V níže uvedené ilustraci je měření nalevo zarovnané, kdežto měření napravo je ortogonální. |
 |
|
|
Možnosti polohy ohybu |
|
|
Existují čtyři možnosti výběru polohy ohybu vůči prodloužení plochy obsahující vybrané hrany. |
|
 |
V mezích základní plochy – umístí vnitřní plochu příruby tak, aby zůstala mimo meze plochy, která náleží vybrané hraně. V níže uvedené ilustraci oranžová čára označuje způsob umístění ohybu vůči vnější ploše a zvolené hraně. |
 |
|
 |
Ohyb z přilehlé plochy– ohyb umístí tak, aby vycházel z hrany zvolené plochy. V níže uvedené ilustraci oranžová čára označuje počátek ohybu obruby. |
 |
|
 |
Mimo meze základní plochy – umístí vnitřní plochu příruby tak, aby zůstala mimo meze plochy, která náleží vybrané hraně. V níže uvedené ilustraci oranžová čára označuje způsob umístění ohybu vůči vnitřní ploše a zvolené hraně. |
 |
|
 |
Ohyb tečný k boční ploše – ohyb umístí tangenciálně ke zvolené hraně. V níže uvedené ilustraci oranžová čára označuje stav tečnosti ohybu kolmou vůči zvolené hraně. |
 |
|
karta Možnosti rozvinu
Informace o kartě Možnosti rozvinu naleznete v části Možnosti rozvinutí plechu.
karta Ohyb
Informace o kartě Ohybu naleznete v části Možnosti ohybu plechu.
Karta Roh
Informace o kartě Možnosti rohu naleznete v části Možnosti rohu plechu.
|
OK |
Kliknutím na tlačítko OK vytvoříte (nebo upravíte) obrubu pomocí určených parametrů a možností a dialog zavřete. |
|
Storno |
Kliknutím na tlačítko Storno ignorujete všechny úpravy parametrů a možností a zavřete dialog. |
|
Použít |
Kliknutím na tlačítko Použít vytvoříte obrubu pomocí určených parametrů a možností přičemž dialog zůstane otevřený, abyste mohli vytvářet další obruby. |
(Další)
Kliknutím na tlačítko Další získáte přístup k možnostem vymezení. Určuje meze obruby: plná hrana, šířka, odsazení nebo od/do existující geometrie.
 |
Hrana Vytvoří přírubu v plné délce hrany vybrané plochy. |
 |
Šířka Vytvoří přírubu o určité šířce v zadaném odsazení z jednoho vybraného vrcholu, pracovního bodu, pracovní roviny nebo rovinné plochy na hraně existující plochy. Podle potřeby lze určit, že obruba je vycentrována podle určité šířky ve středu zvolené hrany. |
 |
Odsazení Vytvoří přírubu odsazenou od dvou vybraných vrcholů, pracovních bodů, pracovních rovin nebo rovinných ploch na hraně existující plochy. |
 |
Od Do Vytvoří přírubu, jejíž šířka je určena zvolením geometrie existující součásti (vrcholů, pracovních bodů, pracovních rovin nebo rovinných ploch procházejících definiční hranou), která přírubu určuje v mezích od – do. |
Stará metoda –- tato možnost není implicitně zaškrtnutá v součásti vytvořené pomocí verze R2009 nebo novější. Po jejím zaškrtnutí tato možnost vypne novou funkci, která poskytuje více možností ovládání polohy a měření ohybu. Při úpravách prvků příruby v plechových součástech vytvořených ve verzích starších než R2009 bude tato možnost implicitně zaškrtnuta. Tento prvek můžete upravovat pomocí ovládacího prvku, který byl při vytváření daného prvky aktivní. Chcete-li získat plnou kontrolu, poskytovanou aktuální verzí, zrušte tuto možnost.
