Vista senza modello, finestra di dialogo

Imposta l'etichetta e la scala quando si posiziona o si modifica una vista senza modello .

Accesso

Nella barra multifunzione fare clic sulla scheda Posiziona viste gruppo Crea Sformo per aggiungere una vista senza modello. Per modificare l'etichetta o la scala di una vista senza modello, selezionare la vista nel browser o nella finestra grafica, fare clic con il pulsante destro del mouse e quindi selezionare Modifica vista dal menu.

Etichetta vista/scala

Consente di specificare l'etichetta e la scala della vista.
Identificatore vista	Consente di modificare la stringa dell'identificatore della vista.

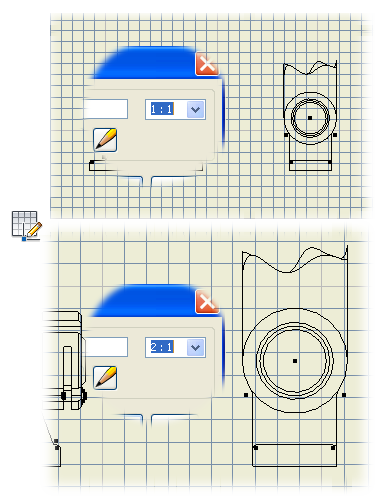

Scala	Consente di impostare la scala della vista rispetto alla parte o all'assieme. Specificare la scala desiderata nella casella, oppure fare clic sulla freccia e selezionare un valore dall'elenco delle scale più comuni. È possibile immettere una scala non presente nell'elenco. La nuova scala viene visualizzata al di sopra di una linea nell'elenco ed è disponibile fino a quando Autodesk Inventor non viene chiuso. Non viene aggiunta all'elenco scale dello stile standard.
	Consente di visualizzare o nascondere l'etichetta della vista.
	Consente di modificare il testo dell'etichetta della vista nella finestra di dialogo Formatta testo.
