Nuova curva

Crea una variabile da risultati esistenti, operatori aritmetici classici e booleani e funzioni di numeri reali.

Accesso

Nella barra degli strumenti di Output grafico fare clic su Nuova curva . In alternativa, è possibile fare clic con il pulsante destro del mouse in un punto qualsiasi del browser di Output grafico e scegliere Nuova curva.

Nome	Indica un nome per la nuova variabile.
Equazione	Definisce la nuova variabile con un'equazione.

L'equazione può contenere variabili esistenti e quanto segue:

Operatori aritmetici	Questi operatori sono +, -. * e /.
Funzioni dei numeri reali	Funzioni matematiche aventi argomenti reali e che restituiscono soluzioni reali. cos, sin, tan acos, asin, atan cosh, sinh, tanh abs (valore assoluto) exp, log, log10 sqr (quadrato del valore), sqrt (radice quadrata) sign ( -1 se il valore < 0, +1 se il valore = >0) sign0 ( -1 se il valore < 0, +1 se il valore > 0, 0 se il valore = 0) Nota: le funzioni trigonometriche utilizzano l'unità angolare corrente (gradi o radianti).
pi	La costante pi viene specificata in lettere maiuscole: PI

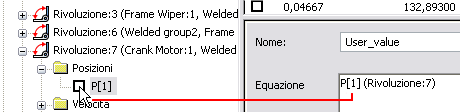

Esempio	10+cos(P[1] (Rivoluzione: 1) - PI/6)+20*abs(P[3] (Sferico: 2)) dove: P[1] (Rivoluzione:1) è la posizione del primo grado di libertà per il giunto denominato Rivoluzione:1. P[3] (Sferico:1) è la posizione del terzo grado di libertà per il giunto denominato Sferico:2. Nota: È possibile aggiungere una variabile facendo clic sulla casella accanto alla variabile nel browser di Output grafico.

Nel software vengono verificati il nome e l'equazione in tempo reale, ma viene eseguito il calcolo delle curve solo dopo l'interruzione della simulazione . Dopo la convalida del nome e dell'equazione, il software posiziona la nuova variabile nella cartella Variabili utente. Tale variabile può essere utilizzata per tutte le elaborazioni, compresa la creazione di una nuova curva.
