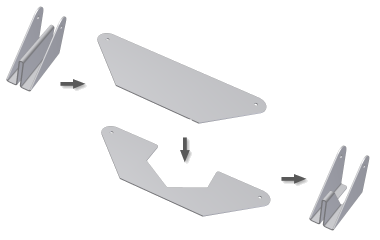

Riferimenti alla spiegatura/ripiegatura della lamiera

La finestra di dialogo visualizzata durante il flusso di lavoro di spiegatura e ripiegatura differisce solo per quanto concerne l'etichettatura delle funzioni relative al comando Spiega o Ripiega. Questi riferimenti riguardano entrambe le finestre di dialogo. Nella finestra di dialogo sono presenti tre aree di selezione, un'illustrazione contestuale e un gruppo di pulsanti nella parte inferiore.

Accesso
	Nella barra multifunzione fare clic sulla scheda Lamiera gruppo Modifica Spiega oppure fare clic sulla scheda Lamiera gruppo Modifica Ripiega

Riferimento della spiegatura o della ripiegatura (A)
	Usare questo comando di selezione per scegliere la faccia o il piano di riferimento da usare per definire il riferimento associato alla spiegatura o alla ripiegatura di pieghe e profilature. Questo riferimento viene etichettato come A nell'immagine a destra nella finestra di dialogo. Quando si accede al flusso di lavoro, questo comando viene attivato per default.

Geometria della spiegatura e della ripiegatura (B)
	Usare questo comando di selezione per selezionare singole pieghe o profilature da spiegare o ripiegare. La geometria che può essere selezionata mediante questo comando viene etichettata come B nell'immagine a destra nella finestra di dialogo. Questo comando viene disattivato finché non viene selezionato un riferimento.
	Usare questo comando di selezione per selezionare tutte le pieghe o profilature da spiegare o ripiegare. La geometria che può essere selezionata mediante questo comando viene etichettata come B nell'immagine a destra nella finestra di dialogo. Questo comando viene disattivato finché non viene selezionato un riferimento.

Schizzi (C)
	Usare questo comando di selezione per selezionare schizzi non incorporati da spiegare o ripiegare. La geometria dello schizzo che può essere selezionata mediante questo comando viene etichettata come C nell'immagine a destra nella finestra di dialogo. Questo comando viene disattivato finché non viene selezionata la geometria di spiegatura o ripiegatura.
	Elemento primario visibile: quando gli schizzi vengono spiegati, viene creata una copia dello schizzo visibile sulla faccia appiattita. Lo schizzo originale (o primario) rimane nella posizione piegata. Selezionare questa posizione per vedere sia lo schizzo (piegato) originale che la copia spiegata dello schizzo.

Immagine della finestra di dialogo
	Nella finestra di dialogo Spiega o Ripiega viene visualizzata un'immagine che cambia a seconda della geometria disponibile.

Spiega: facce piatte presenti	Spiega: senza facce piatte	Ripiega: facce piatte presenti	Ripiega: senza facce piatte
Spiega: profilatura	Ripiega: profilatura

Abilita/Disabilita anteprima lavorazione: abilita o disabilita l'anteprima della piega o della spiegatura risultante.

OK	Creare o (modificare) una spiegatura o una ripiegatura mediante le opzioni specificate e chiudere la finestra di dialogo.

Annulla

Ignorare qualsiasi modifica apportata ai parametri o alle opzioni e chiudere la finestra di dialogo.

Applica

Creare o (modificare) una spiegatura o una ripiegatura mediante le opzioni specificate e lasciare aperta la finestra di dialogo per ulteriori interazioni.
