[Interpolate Point]

Point: Interpolate

開始ポイントと目的ポイント間の補間距離の位置にポイントを追加します。

プロパティ

[プロパティ]パネルで、次のパラメータを指定します。

[Point]
[Point Number]	ポイント番号を指定します。 自動生成されるポイント番号の値を変更することができます。
[Point Codes]	ポイントに割り当てられるコードを指定します。
[Point Geometry Type]
[Type]	ポイントのタイプを指定します。 角度とデルタ X 角度とデルタ Y 角度と距離 デルタ X とデルタ Y サーフェス上のデルタ X [Interpolate Point] 勾配とデルタ X 勾配とデルタ Y サーフェスへの勾配
ポイント ジオメトリのプロパティ
[From Point]	他のジオメトリ プロパティの値の基準となるポイントを指定します。
Destination Point	目的ポイントを指定します。
Interpolate Parameter	その位置にポイントを作成するために、開始ポイントと目的ポイント間の補間距離を指定します。 [...]をクリックすると、数式エディタが表示されます。数式エディタで、値を入力または計算することができます。
Auto Add Link
[Auto Link To From Point]	[From Point]列で指定されているポイントから現在のポイントへのリンクを作成します。
名前	リンクの名前を指定します。
[Codes]	リンクに割り当てるコードを指定します。
[Miscellaneous]
コメント	ポイントに関する注記を示します。コメントは、[Preview]パネルに表示できます。

例

このジオメトリ要素の使用方法を見るには、次のサンプル PKT ファイルを開いてください。

Point Interpolate Point Example.pkt

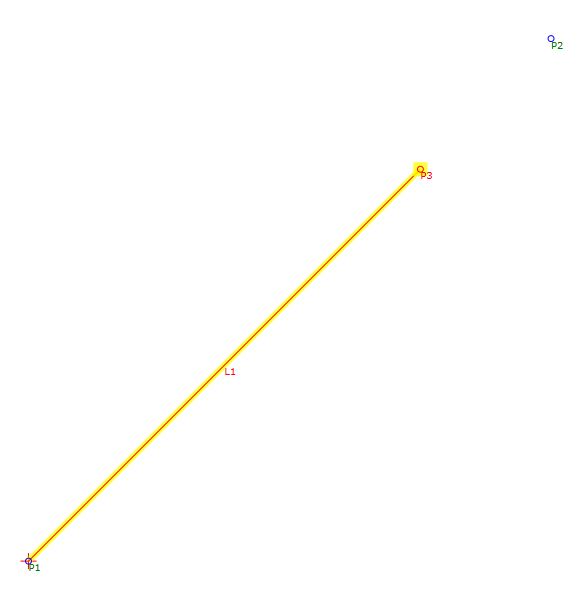

この例では、P3 は、ポイント P1 と P2 間の距離の 75% になります。

パラメータを確認するには、フローチャートで[Interpolate Point]を選択し、次に[プロパティ]パネルの[Point Geometry Properties]セクションを参照します。
