[Slope to Surface]

[Point: Slope to Surface]

他のポイントから指定された勾配でターゲット サーフェス上に位置付けられるポイントを追加します。

プロパティ

[プロパティ]パネルで、次のパラメータを指定します。

[Point]
[Point Number]	ポイント番号を指定します。自動生成される[Point Number]の値を変更することができます。
[Point Codes]	ポイントに割り当てるコードを指定します。
[Point Geometry Type]
[Type]	次のポイント タイプを指定します。 [Angle and Delta X] [Angle and Delta Y] [Angle and Distance] [Delta X and Delta Y] [Delta X on Surface] [Interpolate Point] [Slope and Delta X] [Slope and Delta Y] [Slope to Surface]
[Point Geometry Properties]
[From Point]	他のジオメトリのプロパティ値の基準となるポイントを指定します。
[Slope]	[From Point]行で指定したポイントからの勾配値を指定します。 [...]をクリックすると[Expression Editor]が表示され、値を入力または計算することができます。
[Reverse Slope Direction]	勾配を反対方向に描画して、[Slope]を反転します。
[Surface Target]	サーフェス ターゲット パラメータを指定します。
[Auto Add Link]
[Auto Link To From Point]	[From Point]行で指定したポイントから現在のポイントまでのリンクを作成します。
名前	リンクの名前を指定します。
[Codes]	リンクに割り当てるコードを指定します。
[Miscellaneous]
[Comment]	ポイントの注記を指定します。コメントは、[Preview]パネルに表示することができます。

例

ジオメトリ要素の使い方を表示するには、次のサンプル PKT ファイルを開きます。

Point Slope to Surface Example.pkt

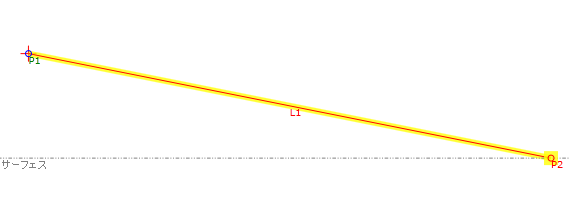

この例では、P2 は P1 から指定された勾配でサーフェス上に作成されます。パラメータを確認するには、[Flowchart]で[Slope to Surface]ポイントを選択してから、[プロパティ]パネルの[Point Geometry Properties]セクションをチェックします。
