[Delta X and Delta Y]

[Point: Delta X and Delta Y]

他のポイントから指定されたオフセットで指定された標高に位置付けられるポイントを追加します。

プロパティ

[プロパティ]パネルで、次のパラメータを指定します。

[Point]
[Point Number]	ポイント番号を指定します。自動生成される[Point Number]の値を変更することができます。
[Point Codes]	ポイントに割り当てるコードを指定します。
[Point Geometry Type]
[Type]	次のポイント タイプを指定します。 [Angle and Delta X] [Angle and Delta Y] [Angle and Distance] [Delta X and Delta Y] [Delta X on Surface] [Interpolate Point] [Slope and Delta X] [Slope and Delta Y] [Slope to Surface]
[Point Geometry Properties]
[From Point]	[Delta X]と[Delta Y]の値の基準となるポイントを指定します。
[Delta X]	[From Point]行で指定したポイントからのオフセット値を指定します。 [...]をクリックすると[Expression Editor]が表示され、値を入力または計算することができます。
[Delta Y]	[From Point]行で指定したポイントからの標高差を指定します。 [...]をクリックすると[Expression Editor]が表示され、値を入力または計算することができます。
[Auto Add Link]
[Auto Link To From Point]	[From Point]行で指定したポイントから現在のポイントまでのリンクを作成します。
名前	リンクの名前を指定します。
[Codes]	リンクに割り当てるコードを指定します。
[Miscellaneous]
[Comment]	ポイントの注記を指定します。コメントは、[Preview]パネルに表示することができます。

例

ジオメトリ要素の使い方を表示するには、次のサンプル PKT ファイルを開きます。

Point Delta X and Delta Y Exmaple.pkt

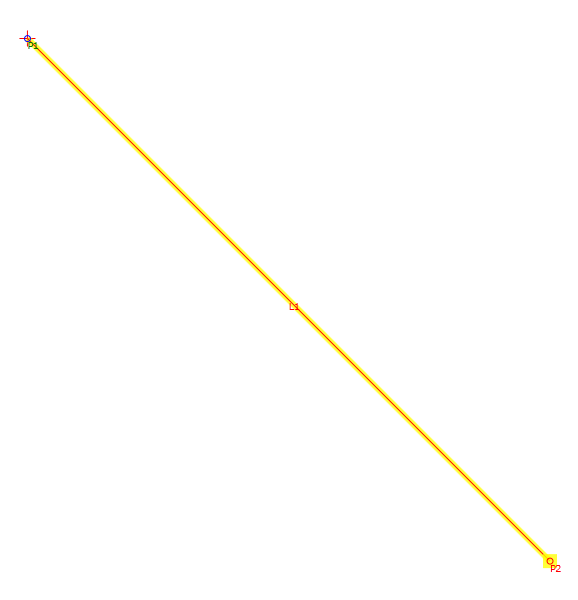

この例では、P1 は原点に位置しています。P2 は、P1 を基準にしてオフセット 1、標高 -1 の位置に作成されます。パラメータを確認するには、[Flowchart]で [デルタ X とデルタ Y]ポイントを選択してから、[プロパティ]パネルをチェックします。
