点

ポイントダイアログは、モデル内の特定の位置の時間および反復計算履歴を結果ポイントでプロットするのに使用します。ディシジョンセンターで複数のシナリオの結果を比較する、または重要値と比較するには、結ポイントをサマリーポイントに指定します。

結果ポイントの使い方の例として、圧力リリーフバルブの時間履歴を評価する例を紹介します。時間に依存した圧力の蓄積と、それに続くバルブの通気は非定常デザインスタディを使ってシミュレートされました。設計目標が達成できたかを調べるには、バルブの重要な位置での圧力の時間履歴をプロットする必要があります。

シナリオを実行する前に、実行ダイアログで保存間隔が指定されています。これにより Autodesk Simulation CFD は計算中に中間タイムステップを保存します。

重要な位置での圧力の時間履歴をプロットするには、結果 ポイントを作成し、プロットを表示をクリックします。これにより、保存されたすべての時間ステップの結果がXYプロットとして生成されます。

結果ポイントの作成

結果ポイントを作成しデータをプロットするには：

  1. 解析結果（タブ） > 結果タスク（パネル） > ポイントをクリックします。サーフェスを非表示にするには、表示（タブ） > 表示（パネル） > 選択リストをクリックします。
  2. 結果ポイントの位置定義には、いくつかの方法があります：
    • 方法 1: トライアドの原点にポイントを作成します。

        1. トライアドをドラッグして原点の位置を調整します。

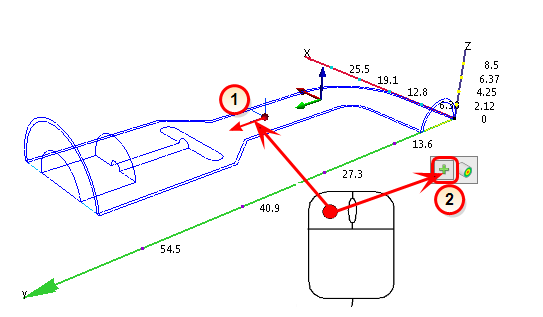

        2. 左ボタンでトライアドの外側をクリックし、状況依存ツールバーの[追加]アイコンをクリックします。

    • 方法 2: ジオメトリ サーフェス、等値面、または結果平面上にポイントを作成します。

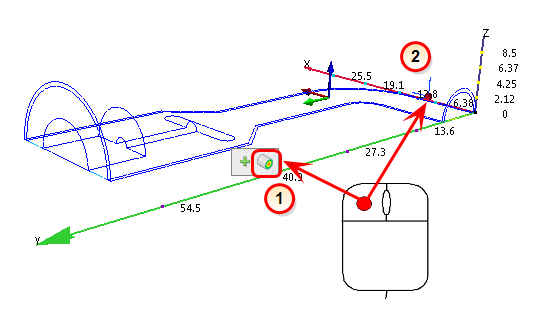

        1. モデルの外側をクリックし、[サーフェスに整列]アイコンをクリックします。

        2. サーフェス上の移動先をクリックします。

        選択ツールは、シェーディングされたサーフェスより優先度が高くなります。アウトライン付きのサーフェス上にモニターポイントを配置する場合、クリックする位置がシェーディングされたサーフェスに近づきすぎないように注意してください。

    • 方法 3: [ポイント]ダイアログの [X]、[Y]、[Z]スライダを使用し、モデル上のポイントの位置を決めます。
    • 方法 4: [ポイント]ダイアログで、特定の座標をキー入力します。
  3. 名前フィールドでポイントの名前を指定します。
  4. ポイントを作成するには、[ポイント]ダイアログまたは状況依存パネルで[追加]アイコンをクリックします。
  5. プロットを表示ボタンをクリックして結果をプロットします。
注: ポイントのデータをプロットするには、2つ以上の時間ステップ または収束計算数が必要です。中間タイムステップで結果を保存するには設定ダイアログで保存間隔を指定します。

サマリー ポイントを使った結果の比較

複数のシナリオの結果を比較する、または重要値と比較するには、希望のポイントの横にあるサマリー列のボックスをチェックして、結果ポイントをサマリーポイントに指定します。

注: ポイントを一度サマリーポイントに指定すると、削除ボタンでは削除できなくなります。削除するには、ディシジョンセンターを開き、対象のポイントを右クリックして削除をクリックします。
