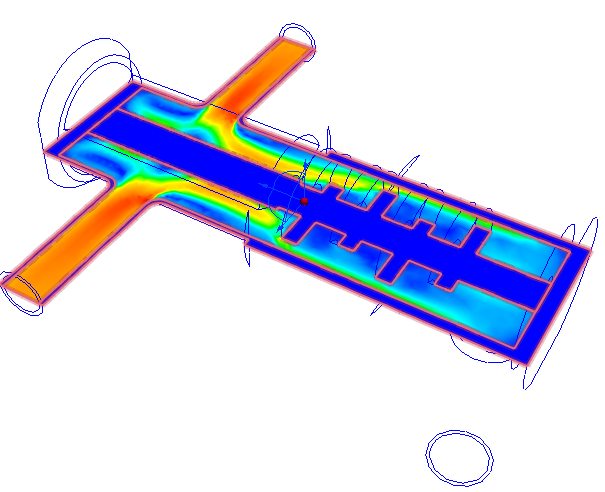

平面は3次元モデル上の結果を可視化する主要な方法です。
平面を操作するには結果(タブ)> 結果タスク(パネル)> 平面をクリックします。
平面機能
平面は、次のような多様な可視化機能を備えています。
平面機能へのアクセス
注: 結果タスクパネルで平面が選択されていることを確認します。
- モデル上での方法 1: 平面上で左クリックし、状況依存ツールバー アイコンをクリックします。
- 設定(制御)
- 粒子追跡
- XYプロット
- バルク
|
|

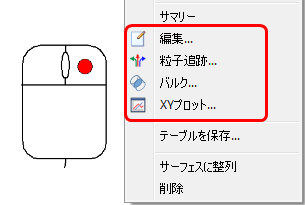

- モデル上での方法 2: 平面上で右クリックし、メニューからオプションを選択します。
- モデル外: [平面]状況依存パネルでアイコンをクリックします。
サマリー断面
複数シナリオからの結果の比較や重要値との比較を行うには、ディシジョンセンターでサマリー平面を使用します。
サマリー平面を作成するには:
(複数の方法があります)
- 平面を右クリックし、サマリーをクリックします。
- 平面状況依存パネルのサマリーを作成しますをクリックします。
- 選択リストダイアログのサマリーをチェックします:
- 境界条件をサマリー平面に指定します。詳細な説明はここをクリックしてください。
サマリー平面の表示:
- 平面はディシジョンセンターでサマリー平面としてリストされます。
- 各シナリオでの平面に対する結果はアウトプットバーの重要値テーブルに表示されます。
サマリー平面を削除するには:
- ディシジョンセンターで、サマリー部品を右クリックします。
- メニューから削除を選択します。
注: これは結果平面をモデルから削除します。
サマリー平面を作成する例
重要値の表示についての詳細
注記
このツールの一般的な呼び方は切断面であり、サンプルセクションではこの用語を使用しています。結果タスクダイアログおよびヘルプシステム内では、用語は少し細かくなります:
- 結果平面 および 平面 は平坦な切断面を指します。
- サマリー平面 はディシジョンセンターで結果を比較するための、"サマリー"用としてマークされた結果平面です。
