デザイン スタディ バー: 結果ブランチ

結果ブランチを使って次のようなアクションを実行できます:

最上位の解析結果ブランチ

ビュー設定ファイル

ビュー設定ファイルを開くまたは保存するには結果ブランチを右クリックします。ビュー設定ファイルは表示タブからも管理できます。

警告アイコン

シナリオの実行後に設定が変更されると、解析結果ブランチに警告が表示されます。これはシナリオの設定と結果が一致していないことを意味します。不一致を解決するには、新しい設定でシナリオをもう一度実行します。

材料ブランチ(部品の表示)

結果を確認する際、材料ブランチを使用して、部品の外観をコントロールできます。

部品の外観をコントロールするには

部品の表示を切り替えるには

透明度設定

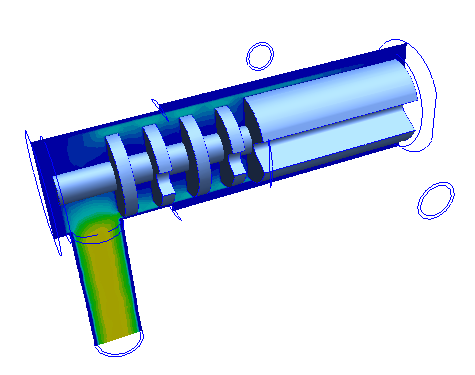

可視化エンティティ

断面、等値面、サマリーポイントはサブブランチとして表示されます。これらのブランチは編集をサポートしておらず、情報を提供するのみです。

結果平面についての詳細

等値面についての詳細

抑制された部品を表示する

抑制した部品はシミュレーションから除外されます。結果が表示されると、抑制された部品は同じ色のシェイディングで表示されます。

デフォルトで、抑制された部品は最初に結果を開いた時には表示されていません。これらを表示するには、デザインスタディバーを開き、結果ブランチの下の材料ブランチを展開します。表示したい部品の横にあるボックスをクリックします。

アクティブな部品と同様の方法で、表示状態や外観をコントロールできます。

抑制された部品にはいくつかの制限があります:
