개념 매스를 사용한 에너지 해석을 수행할 때 다음 지침을 사용하십시오.
간단하게 유지
처음에는 간단한 모델을 사용하여 프로젝트 대지의 매스작업과 방향을 알아보겠습니다.
초기 설계 단계에서는 개념 에너지 해석을 사용하여 설계 선택 프로세스 중 에너지 사용과 천연 자원을 고려하도록 합니다. 해석 중에 형상 복잡성이 높아진다고 반드시 정확성이 높아지는 것은 아닙니다.
주요 공간만 모델링하고 프로젝트에 꼭 필요한 작은 공간들을 결합합니다. 화장실, 벽장 및 계단 등의 보조 공간은 정의할 필요가 없습니다. 필요 이상으로 공간을 분할하면 오류가 발생하고, 결과의 정확성이 현저하게 개선되지는 않으면서 시뮬레이션 속도는 저하됩니다.

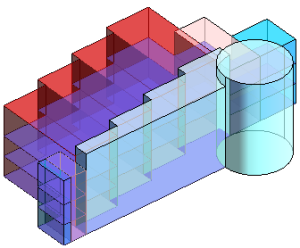

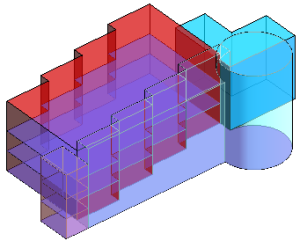

| 양식 크기가 큰 단순한 매스를 사용하여 설계의 주요 부분을 나타냅니다. | 작은 양식 여러 개로 이루어진 복잡한 매스를 사용할 경우 오류가 발생할 수 있으며 시뮬레이션이 더 정확해지지는 않습니다. |
 |
 |
3D 뷰 해석
도면 영역에서 3D 뷰를 사용하여 Energy Analysis for Autodesk® Revit®을 수행합니다.
Revit에서는 3D 뷰에 표시되는 매스만 시뮬레이션됩니다. 시뮬레이션이 완료되면 결과 및 비교 대화상자의 매스 섹션에 시뮬레이션된 매스가 표시됩니다.
명확한 해석 이름 사용
시뮬레이션을 시작할 때, 서로 다른 양식과 건물 매개변수를 사용하는 시뮬레이션을 구별할 수 있도록 간단하고 명확한 이름을 지정하십시오.
표면 정렬
시뮬레이션 중에 표면 유형이 자동 모델링(예: 유리 및 천창의 존재)은 물론, 열 손실/증가를 비롯한 시뮬레이션 결과에도 영향을 줍니다. 잘못 정렬된 표면은 해석 오류를 일으켜 내부 벽 표면이 외부 벽 표면으로 해석되거나 바닥 표면이 지붕으로 해석될 수 있습니다.
이러한 시뮬레이션 오류를 방지하려면 일치하는 표면이 제대로 정렬되도록 매스를 정확하게 모델링합니다.
구역 사용
일반적인 열 구역은 외부 노출이 있는 주변 룸 그룹과 외부 노출이 없거나 미미한 코어 구역 그룹으로 구성됩니다. 개념 에너지 해석의 경우 자동 구역이나 사용자 구역을 사용할 수 있습니다.
자동 구역
- 건물을 신속하게 구역화하려는 경우
- 구역 배치를 사용자화하는 작업보다는 건물의 전체 양식에 관심이 있는 경우
- 건물 구역화 방법을 아직 모르는 경우
다음과 같은 경우 자동 구역을 사용합니다.
자동 구역은 이 개념 단계에서 구역에 대한 기본 아이디어와 정확한 에너지 해석을 제공합니다. 또한 전체 매스 양식의 변경 내용을 업데이트합니다.
자동 구역을 사용하여 시뮬레이션을 수행하려면 에너지 설정 대화상자의 코어 간격띄우기 및 주변 구역 분할 옵션을 사용합니다.

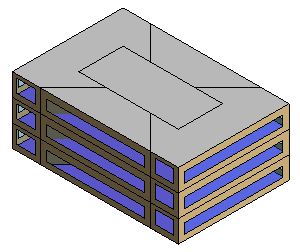

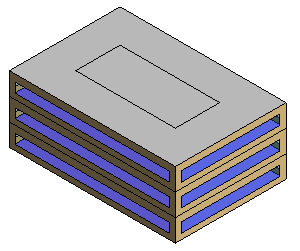

| 주변 구역이 있는 매스 모델 | 코어 간격띄우기 및 주변 구역이 있는 매스 모델 |
 |
 |
사용자 구역
- 건물 구역화 방식을 알고 있는 경우
- 건물의 전체 양식보다는 구역 배치 사용자화에 관심이 있는 경우
- 에너지 모델을 빌드하여 gbXML로 내보내고 구역을 정확하게 모델링하려는 경우
다음과 같은 경우 사용자 구역을 사용합니다.
프로젝트 레벨이나 매스 레벨에서 사용자 구역을 사용하려면 주변 구역 분할 옵션을 해제하고 코어 간격띄우기에 0을 지정합니다.
매스 안에 별도의 양식을 모델링하고 다른 매스 양식에서 매스 양식 한 개를 절단하여 구역을 작성합니다. 양식이 매스 바닥과 교차할 때마다 시뮬레이션이 별도의 매스 구역을 해석합니다.
| 자동 구역이 있는 주요 건물에 매스 한 개를 사용하면 결과는 다음과 같습니다. | 주요 건물에서 매스 양식을 정의하면 구역 결과가 달라집니다. |
 |
 |
아트리움을 작성하려면 큰 매스 모델에서 다른 매스 바닥 구성을 가진 작은 아트리움 매스 양식을 작성합니다. 큰 매스 모델 안에 아트리움 매스를 배치합니다.
복잡한 모델 단순화
곡선 표면이나 복잡한 모양은 시스템에 의해 면처리되므로 이런 표면을 가진 모델에서는 시뮬레이션이 실패할 수 있습니다. 코어 간격뛰우기와 분할된 주변을 사용하여 정의된 자동 구역은 모델의 복잡성을 높입니다.
시뮬레이션이 실패하면 곡선을 단순화하거나 제거하여 모델을 수정하십시오.

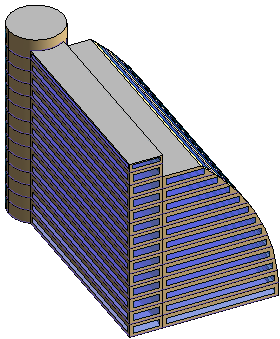

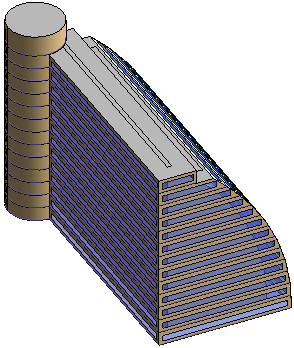

| 곡선 표면이나 복잡한 모양을 사용하면 시뮬레이션이 실패할 수 있습니다. | 시뮬레이션에 성공하려면 곡선을 면으로 변경하십시오. |
 |
 |
복잡한 모델에서는 자동 구역 사용을 사용자 구역으로 대치하여 코어를 단순화하십시오.
개념 에너지 해석을 수행하는 동안 Revit에서는 다음 최대 개수의 표면, 개구부 및 공간을 시뮬레이션할 수 있습니다.
- 외부 표면: 8192
- 내부 표면: 8192
- 지하 표면: 8192
- 음영 표면: 1024
- 개구부: 8192
- 공간: 4096
실험
단순한 다른 양식을 사용하여 에너지 소비에 가장 큰 영향을 주거나 에너지 생성 가능성이 가장 큰 변경 내용을 결정해 보십시오. 특정한 건물 매개변수는 건물 유형과 위치로 인해 에너지 소비에 예상보다 많거나 작은 영향을 미칩니다.
예를 들어 대량의 고성능 유리를 사용하는 모델에서 해석을 실행하여 실험해 보십시오. 그런 다음 저성능 유리를 사용하는 모델에서 두 번째 해석을 실행합니다. 결과를 비교하여 유리를 수정하는 변화가 건물 유형이나 위치의 에너지 소비에 크게 영향을 주는지 여부를 확인합니다.
점유율이나 장비 밀도가 높은 건물(예: 조합 건물, 데이터 센터, 컨벤션 센터, 극장 등)의 에너지 소비는 예상 운영 시간과 운영 강도에 따라 달라질 수 있습니다. 이런 건물 유형에서는 에너지 소비의 기본 드라이버가 되는 시뮬레이션 매개변수를 결정하는 것이 중요합니다. 방향, 유리 유형 및 수량, 쉘 시공을 연구하고 최적화하십시오.
에너지 시뮬레이션 실행을 위한 개념 매스 모드 도구는 개념 모델에 대한 에너지 해석을 제공합니다. 상세 설계의 에너지 해석과 동일한 결과를 제공하지는 않습니다.
설계 옵션 사용 고려
설계 옵션을 사용하여 대안 양식을 쉽고 빠르게 탐색해 보십시오. 그런 다음 각 옵션을 해석하고 결과를 비교합니다. 에너지 시뮬레이션 실행 도구는 현재 3D 뷰에 표시된 설계 옵션을 해석합니다.

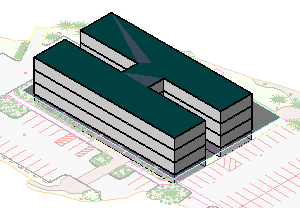

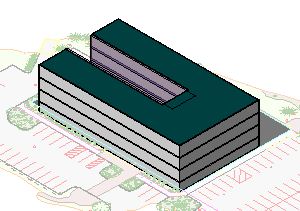

| 설계 옵션을 사용하여 대안 양식을 탐색합니다. | |
 |
 |
표면 지정 검토
모델의 개별 매스 바닥, 벽, 창, 지붕 및 천창에 다른 시공이나 매개변수를 지정할 수 있습니다. 개별 면에 대해 정의된 매개변수는 에너지 설정 대화상자에 정의된 프로젝트 수준의 설정을 재지정합니다.
예를 들어 건물의 남쪽 면에서 유리의 양을 줄이려면
- 매스작업 & 대지 탭
개념 매스 패널매스 표면 유형 표시를 클릭합니다. - 도면 영역에서 수정할 매스 외부 벽 표면 가장자리에 커서를 놓고, 표면이 강조 표시(상태 막대 확인)될 때까지 Tab 키를 누른 다음 표면을 클릭하여 선택합니다.
- 특성 팔레트의 에너지 모델에서 값에 대해 <표면별>을 선택합니다.
- 대상 비율 유리에 대해 낮은 비율을 지정하여 유리를 줄이거나 0을 입력하여 제거합니다.
구역의 표면 지정 검토
모든 구역에 프로젝트 전체의 기본값을 사용하지 않으려면 다음과 같이 매스 모델의 개별 구역에 특정한 구역/공간 상세정보를 지정하십시오.
- 매스작업 & 대지 탭개념 매스 패널매스 구역 및 음영 표시를 클릭합니다.
- 구역을 선택합니다.
- 특성 팔레트의 에너지 해석 섹션에서 공간 유형에 대해 원하는 유형을 선택합니다.
개념 시공 검토
해석을 실행하기 전에 개념 시공을 검토하고 적절하게 조정합니다.
기본 개념 시공이 반드시 프로젝트 위치의 기후 조건과 일치하는 것은 아닙니다. 예를 들어 프로젝트 위치가 모스코바처럼 냉대 기후일 경우에도 매스 외부 벽의 기본값이 “경량 시공 – 온대 기후”입니다.
매스를 작성하여 음영 객체 정의
주변 건물이나 구조로 인해 건물에 음영이 표시되면 개념 에너지 해석이 건물에 대한 효과를 통합하도록 건물을 모델링할 수 있습니다. 에너지 해석을 위해 모델에 직접 음영을 표시하지 않는 건물은 숨기거나 삭제할 수 있습니다.
- 다른 건물의 대략적인 크기와 위치를 계산하는 단순한 매스 양식을 작성합니다. 주: 이 양식에는 매스 바닥을 적용하지 마십시오. 음영 객체에 매스 바닥을 적용할 경우 Revit에서는 이 객체에 대한 에너지 해석도 수행하므로 해석 속도가 저하되고 해석 제한을 초과할 수 있습니다.
- 개념 매스를 사용한 에너지 해석 - 빠른 시작에 설명된 대로 건물 설계용 매스 모델을 작성하고, 매스 바닥을 추가하며, 에너지 설정을 정의하고, 매스 모델을 해석합니다.
매스에 매스 바닥이 없으면 Revit에서는 에너지 해석을 위해 이 매스를 음영 객체로 간주합니다.
