W oknie dialogowym Ustawienia energii poniższe ustawienia mają wpływ na wyniki działania dodatku Energy Analysis for Autodesk® Revit® wykonywanego z użyciem brył koncepcyjnych lub elementów budynku.
Rozdzielczość przestrzeni analitycznej
Określ rozmiar największego odstępu (między dwoma elementami programu Revit), przez który nie przedostaną się przestrzenie analityczne. Po przeprowadzeniu symulacji energetycznej i wyświetleniu komunikatu o zbyt dużym modelu zwiększ to ustawienie i uruchom symulację energetyczną ponownie. Wartość domyślna to 18 cali (457.2 mm).
Zobacz temat Analiza energetyczna przy użyciu elementów budynku — weryfikacja modelu, aby uzyskać więcej informacji.
Rozdzielczość powierzchni analitycznej
Określa, w połączeniu z rozdzielczością przestrzeni analitycznej, w jakim stopniu obwiednie powierzchni analitycznych odpowiadają idealnym obwiedniom. Ogólnie biorąc, w wyniku zmniejszenia rozdzielczości powierzchni analitycznej uzyskuje się powierzchnie analityczne o dokładniejszych obwiedniach, ale zmniejsza się dokładność modelowania powierzchni analitycznych.
Wartość domyślna to 1 stopa (304.8 mm). Po przeprowadzeniu symulacji energetycznej i wyświetleniu komunikatu o zbyt dużym modelu zwiększ to ustawienie i uruchom symulację energetyczną ponownie.
Zobacz temat Analiza energetyczna przy użyciu elementów budynku — weryfikacja modelu, aby uzyskać więcej informacji.
Odsunięcie warstwy nośnej
To ustawienie umożliwia określenie odległości mierzonej do wewnątrz od ścian zewnętrznych, która wyznacza strefę nośną.
Obciążenia ogrzewania i chłodzenia warstwy nośnej budynku są inne niż na jego obwodzie, ponieważ warstwa nośna nie podlega bezpośrednio działaniu czynników atmosferycznych, w tym promieni słonecznych, przez ściany i okna. Typowe odsunięcie warstwy nośnej wynosi od 4 do 5 m.
Podziel strefy obwodu
Wybierz tę opcję, jeśli chcesz podzielić obwód budynku (bez warstwy nośnej) na 4 strefy termiczne: północno-wschodnią, południowo-wschodnią, północno-zachodnią i południowo-zachodnią.
Strefy obwodu pozwalają często dokładniej oszacować zużycie energii. Na przykład pod koniec lata wieczorem na fasadzie zachodniej będzie występowało obciążenie chłodzenia wskutek działania słońca. Natomiast fasada wschodnia nie będzie nasłoneczniona i może w tym samym czasie wymagać ogrzewania.
| Model bryły ze strefami obwodowymi | Model bryły z odsunięciem warstwy nośnej i strefami obwodowymi |
 |
 |
Konstrukcje koncepcyjne
To ustawienie określa konstrukcje, których należy użyć dla różnych typów powierzchni bryły.
Procent docelowy połaci przeszklonych
To ustawienie określa, jaką część ścian zewnętrznych będą zajmowały otwory przeszklone (okna). Parametr ten jest znany także pod nazwą proporcji okien do ścian. Domyślną wartością jest 40%. Dla ścian osłonowych maksymalna wartość to 95%, z uwzględnieniem obszaru ramy. Aby uzyskać więcej informacji, zobacz temat Używanie procentu docelowego połaci przeszklonych.

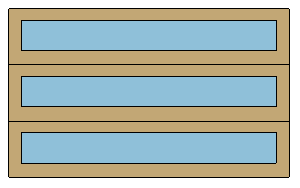

| Procent docelowy połaci przeszklonych = 40% | Procent docelowy połaci przeszklonych = 60% |
 |
 |
Docelowa wysokość parapetu
To ustawienie umożliwia określenie odległości od podłogi do dolnej krawędzi okna. Powierzchnie okien poniżej wysokości parapetu (zazwyczaj 0,75 m) zwiększają zyski i ubytek ciepła, a nie przyczyniają się do zwiększenia oświetlenia naturalnego.
Ustawienia Procent docelowy połaci przeszklonych i Docelowa wysokość parapetu działają w połączeniu. Jeśli zostanie określony większy Procent docelowy połaci przeszklonych, program Revit może użyć mniejszej wysokości parapetu niż została określona, aby spełnić wymaganie.

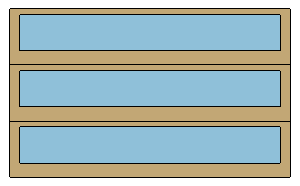

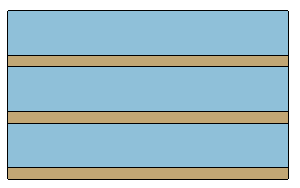

| Procent docelowy połaci przeszklonych = 50%. Docelowa wysokość parapetu = 2,5 cala. | Procent docelowy połaci przeszklonych = 80%. Docelowa wysokość parapetu = 2,5 cala. Wysokość parapetu została obniżona, aby osiągnąć docelowe 80% połaci przeszklonych. |
 |
 |
Łączna wysokość okna ma bezpośredni wpływ na głębokość cienia wymaganą do ochrony okna przed nasłonecznieniem. Wyższe okna wymagają głębszych cieni.

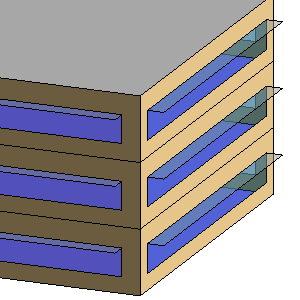

Połacie są cieniowane
To ustawienie należy wybrać, jeśli okna i inne połacie przeszklone mają być osłonięte półkami świetlnymi na potrzeby koncepcyjnej analizy energetycznej. Właściwe cieniowanie pozwala zmniejszyć ilość energii, jaką pochłania chłodzenie dużych połaci przeszklonych bez ochrony.
W modelu konceptualnym automatyczne półki świetlne są tylko zewnętrzne i nie można nimi sterować w oderwaniu od ich okien. Można natomiast ręcznie utworzyć półki świetlne lub inne rodzaje osłon (jak markizy) w modelu konceptualnym przy użyciu powierzchni bryły. Aby uzyskać więcej informacji, zobacz temat Używanie półek świetlnych.
Procent docelowy świetlików
To ustawienie umożliwia określenie, jaką część dachu powinny zajmować świetliki. Wartość ta znana jest także pod nazwą proporcji świetlików do dachu. Wartością domyślną jest 0%. Aby uzyskać więcej informacji, zobacz temat Świetliki — wzorce postępowania.

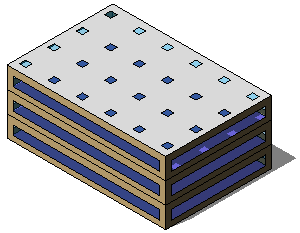

| Procent docelowy świetlików = 5%. Szerokość i głębokość świetlika = 3 cale. | Procent docelowy świetlików = 10%. Szerokość i głębokość świetlika = 4 cale. |
 |
 |
Szerokość i głębokość świetlika
Jeśli została podana wartość w polu Procent docelowy świetlików, to ustawienie umożliwia z kolei określenie wielkości świetlików.
Podaj wymiar definiujący szerokość i głębokość świetlików. Na przykład wartość 4' oznacza, że świetliki mają mieć 4 cale szerokości i 4 cale głębokości. Aby uzyskać więcej informacji, zobacz temat Obliczanie powierzchni świetlika.
