Użyj trybów wyświetlania współdzielenia pracy, aby wizualnie odróżnić współdzielone elementy projektu.
Można użyć trybów wyświetlania współdzielenia pracy do wyświetlania:
- Stan wypisania. Stanu własności elementów.
- Właściciele. Określonych właścicieli elementów.
- Aktualizacje modelu. Elementów, które nie są zsynchronizowane z modelem centralnym lub zostały z niego usunięte.
- Zadania. Elementów, które są przypisane do określonych zadań.

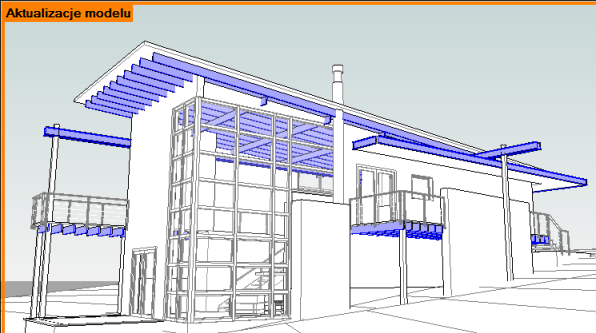

W przedstawionym przykładzie w widoku są wyświetlane elementy modelu, które muszą być zsynchronizowane z modelem centralnym. Widoki w trybie wyświetlania współdzielenia pracy udostępniają wyświetlanie kolorowej ramki i nazwy zastosowanego trybu wyświetlania (aktualizacje modelu), jak pokazano na rysunku. Można wyłączyć lub zmienić tryb wyświetlania w dowolnej chwili.
Aby wyświetlić style po włączeniu trybów wyświetlania współdzielenia pracy, należy wykonać następujące działania:
- model krawędziowy pozostaje jako krawędziowy
- ukryte linie pozostają ukryte
- wszystkie inne style wyświetlania przełączone na ukryte linie
- cienie są wyłączone
Po wyłączeniu trybów wyświetlania współdzielenia pracy oryginalne ustawienia stylu wyświetlania są automatycznie resetowane.
Tryby wyświetlania współdzielenia pracy wpływają na powierzchnie półprzezroczyste, jak również tryby edycji. Zauważ, że w tryby edycji elementy, takie jak linie szkicu, mogą być wyświetlane z uwzględnieniem koloru włączonego w trybie wyświetlania współdzielenia pracy. Można włączyć lub wyłączyć tryb wyświetlania współdzielenia pracy zgodnie z potrzebami, aby uniknąć pomyłek w trybach edycji.
Tryby wyświetlania współdzielenia pracy mogą być używane z tymczasowym ukrywaniem/izolowaniem. W przypadku obu trybów, kolor elementów jest określany przez kolory wyświetlania współdzielenia pracy, a na widoczność elementów wpływa tymczasowe ukrywanie/izolowanie.
Drukowanie z wyświetlaniem współdzielenia pracy
Można wydrukować rysunki z włączonym lub wyłączonym trybem wyświetlania współdzielenia pracy. Podczas drukowania rysunku, gdy są włączone tryby wyświetlania współdzielenia pracy, drukowanie za pomocą okna dialogowego Wyświetlanie współdzielenia pracy zawiera listę widoków, w których te tryby są włączone. Określ, czy chcesz wydrukować kolor trybu wyświetlania.
