Referência Curva de silhueta

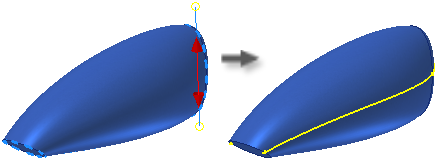

Cria uma curva 3D associativa ao longo do contorno externo de um corpo como determina o vetor de direção. Visualize um feixe de luz projetado ao longo do vetor de direção que brilha no objeto. A curva de silhueta é gerada onde diminui a luz e começa a sombra.

O uso principal do comando de curva de silhueta é determinar uma linha de partição natural.

Acessar

Faixa de opções: guia Esboço 3D painel Desenhar Curva de silhueta

Corpo

Seleciona o corpo sólido de destino para a geometria de curva.

Direção

Seleciona o plano de trabalho, a face plana, a aresta ou o eixo para definir a direção do vetor.

Nota: Para quebrar a associatividade, expanda o Esboço 3D no navegador. Selecione a Curva de silhueta aninhada no esboço e selecione Quebrar vínculo no menu de contexto.
