Estas configurações na caixa de diálogo Configurações de energia afetam os resultados da Energy Analysis for Autodesk® Revit® usando massas conceituais ou elementos de construção.
Especifique o tamanho da maior folga (entre dois elementos do Revit) através dos quais espaços analíticos não "vazam". Se você executar uma simulação de energia e uma mensagem for exibida informando que o modelo é muito grande, aumente esta configuração e volte a executar a simulação de energia. O padrão é 18-inches (457.2mm).
Consulte Análise de energia usando elementos de construção - Validação do modelo para obter mais informações.
Especifica, em combinação com a resolução de espaço analítico, com que precisão os limites da superfície analítica coincidem com o limites ideais. Em geral, a redução da resolução da superfície analítica resulta em superfícies analíticas com limites mais precisos, mas isso limita o grau de precisão com que as superfícies analíticas são modeladas.
O padrão é 1 pé (304.8 mm). Se você executar uma simulação de energia e uma mensagem for exibida informando que o modelo é muito grande, aumente esta configuração e volte a executar a simulação de energia.
Consulte Análise de energia usando elementos de construção - Validação do modelo para obter mais informações.
Especifique a distância a ser medida de dentro da parede externa para definir a zona núcleo.
O núcleo de um edifício tem cargas de aquecimento e resfriamento que diferem do perímetro porque ele não está exposto a nenhuma influência térmica direta ou luz natural através das paredes ou janelas. Um deslocamento núcleo típico é de 12-15 pés (4;5 m).
Selecione esta opção para dividir o perímetro da construção (excluindo o núcleo) em 4 zonas térmicas: nordeste, sudeste, noroeste e sudoeste.
O perímetro de zonas com frequência resultam em estimativas de consumo de energia mais precisas. Por exemplo, no fim da tarde de verão, uma fachada no lado oeste irá encontrar cargas de resfriamento do sol. No entanto, a fachada do lado leste não será exposta ao sol e pode requerer aquecimento simultâneo.
Um modelo de massa sem perímetro de zonas | Um modelo de massa com deslocamento núcleo e perímetro de zonas |
![]() |
![]() |
Esta configuração especifica as construções a serem utilizadas para diferentes tipos de superfícies de massa.
Essa configuração especifica o percentual de paredes externas a serem aberturas envidraçadas (janelas). É também conhecido como a relação de janela a janela (WWR). O padrão é 40%. Para paredes cortina, o máximo é 95%, que leva em conta a estrutura da área. Para obter mais informações, consulte Usando o percentual alvo da vidraça.

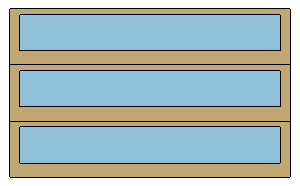

Percentual alvo de vidraça = 40% | Percentual alvo de vidraça = 60% |
![]() |
![]() |
Especifique a distância do piso para a parte inferior da janela. As áreas de janela abaixo da altura da tarefa (normalmente 0.75 metros ou 2.5 pés) contribuem para o ganho de calor e para a perda de calor sem contribuir para a luz natural efetiva.
O percentual alvo de vidraça e as configurações da altura do peitoril alvo trabalham juntos. Se você especificar um maior percentual alvo de vidraça, o Revit pode usar uma altura de peitoril que seja menor do que o especificado para atender o requisito.

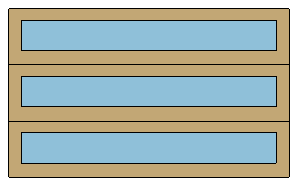

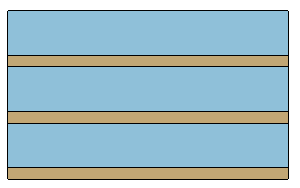

Percentual alvo de vidraça = 50%. Altura do peitoril alvo = 2.5'. | Percentual alvo de vidraça = 80%. Altura do peitoril alvo = 2.5'. Observe como a altura do peitoril é abaixada para obter o alvo de vidraça de 80%. |
![]() |
![]() |
A altura total da janela influencia diretamente a profundidade da sombra requerida para proteger a janela do ganho solar. Janelas mais altas requerem sombras mais profundas.

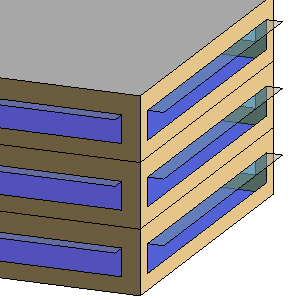

Selecione esta configuração se deseja que as calhas de iluminação sombreiem janelas e outra vidraça para a análise de energia conceitual. O sombreamento apropriado reduz muito a energia de resfriamento gasta em um espaço com áreas maiores de vidraça não-protegida.
No modelo conceitual, a luz refletida automática é somente externa e não pode ser manipulada separadamente de suas janelas. No entanto, você pode criar manualmente calhas de iluminação ou outros tipos de sombras (como toldos) para o modelo conceitual ao usar superfícies de massa. Para obter mais informações, consulte Usando calhas de iluminação.

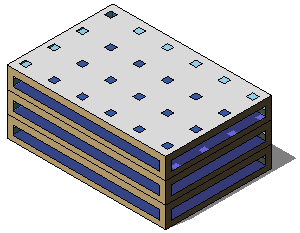

Especifique o percentual de telhados que deveriam ser clarabóias. Este valor também é conhecido como a relação de clarabóia para telhado (SRR). O padrão é 0%. Para saber mais, consulte Melhores práticas de clarabóias.
Percentual alvo de clarabóias = 5%. Largura e Profundidade da clarabóia = 3’. | Percentual alvo de clarabóias = 10%. Largura e Profundidade da clarabóia = 4’. |
![]() |
![]() |
Quando você especifica um valor para o Percentual alvo da clarabóia, use esta configuração para especificar o tamanho das clarabóias.
Insira uma cota que define a largura e profundidade das clarabóias. Por exemplo, insira 4’ para especificar clarabóias que tenham 4' de largura por 4' de profundidade. Para saber mais, consulte Cálculo da área da clarabóia.
